RSK-nr enhet: ST
Inlagd: 2016-09-07
RSK-nr enhet: ST

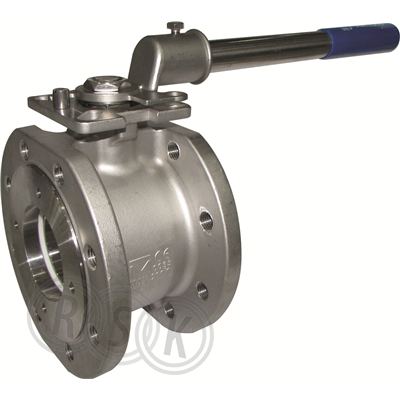

Kompakt kulventil med flytande homogen kula, fullt genomlopp och blåsutsäker antistatisk spindel, låsbart handtag samt ISO 5211 toppfläns för direktmontage av manöverdon. Ventilhuset försett med gängade bulthål för montage mellan flänsar eller som ändventil.
Kompakt kulventil med flytande homogen kula, fullt genomlopp och blåsutsäker antistatisk spindel, låsbart handtag samt ISO 5211 toppfläns för direktmontage av manöverdon. Ventilhuset försett med gängade bulthål för montage mellan flänsar eller som ändventil.
| RSK-nummer | 5493260 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 7340080788010 |
| Produkt | Kulventil |
| Produktnamn | AVI 1309 |
| Dimension | DN65 |
| Storlek | - |
| Tryck/Flöde/Temp | PN10/16 |
| Effekt/Eldata | - |
| Funktion | vätska/gas |
| Utförande | fläns, gängad |
|---|---|
| Färg | rostfri/blå |
| Ytbehandling | - |
| Material | syrafast stål |
| Standard | 1.4408 |
| Övrig info | Låsbart handtag |
| Tillverkarens produktsida | - |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 7340080788010 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Rostfritt stål |
|---|---|
| Materialkvalitet | Syrafast stål 316L (1.4404) |
| Ytskydd hus/kapsling/stomme | Ingen |
| Material kultätning | PTFE (polytetrafluoreten) |
| Material kula | Rostfritt stål |
| Ytskydd kula | Ingen |
| Material spindel | Rostfritt stål |
| Material spindeltätning, primär | PTFE (polytetrafluoreten) |
| Dimension anslutning 1 | DN 65 |
| Anslutning 1 | Inspänning (Wafer) |
| Med koppling anslutning 1 | Nej |
| Dimension anslutning 2 | DN 65 |
| Anslutning 2 | Fläns |
| Med koppling anslutning 2 | Nej |
| Tryckklass | PN 16 |
| Tryckklass fläns (flänsborrning) | PN 16 |
| Med avtappningsventil | Nej |
| Med avtappningsmöjlighet | Nej |
| Med backventil | Nej |
| Med filter | Nej |
| Med termometer | Nej |
| Modell/Utförande | Rak |
| Med isolerande skal | Nej |
| Medicinskt ren | Nej |
| Fettfri | Nej |
| Huskonstruktion | 1-delad |
| Fullt genomlopp | Nej |
| Ventilvinkel | 0 ° |
| DVGW-kvalitetmärke för gas | Nej |
| DVGW-kvalitetmärke för vatten | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 110 | ||
| Bredd (mm) | 185 | ||
| Höjd (mm) | 240 | ||
| Vikt (kg) | 10,7 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_49_5493260.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_49_5493260.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_49_5493260.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_49_5493256.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5560129206-00265 v1.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_49_5493260.pdf |
| EU-försäkran (DoC) | https://www.rskdatabasen.se/infoDocs/DOC/DOC_49_4501750.pdf |
