RSK-nr enhet: ST
Inlagd: 2022-01-20
RSK-nr enhet: ST

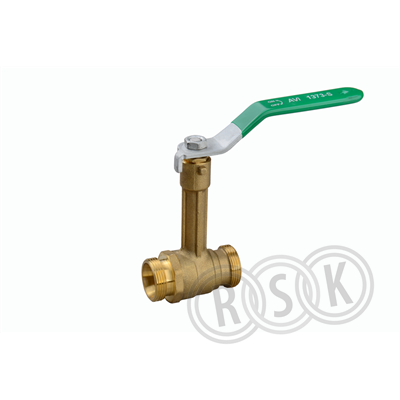

Kulventil med utvändig mm gänga i blyfri mässing, fullflödesutförande. Spindeltätning i HNBR, samt hög hals anpassad efter isoleringskrav. Används tillsammans med löd koppling alternativt rak presskoppling som beställs separat.
Kulventil med utvändig mm gänga i blyfri mässing, fullflödesutförande. Spindeltätning i HNBR, samt hög hals anpassad efter isoleringskrav. Används tillsammans med löd koppling alternativt rak presskoppling som beställs separat.
| RSK-nummer | 5495384 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 7333123051790 |
| Produkt | Kulventil |
| Produktnamn | AVI1373-S |
| Dimension | G25 |
| Storlek | M40 x 2 |
| Tryck/Flöde/Temp | PN16/0-+150°C |
| Effekt/Eldata | - |
| Funktion | ventilhus utan koppling |
| Utförande | hög hals |
|---|---|
| Färg | metall |
| Ytbehandling | - |
| Material | mässing |
| Standard | CW511 |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 7333123051790 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Ytskydd hus/kapsling/stomme | Ingen |
| Material kultätning | PTFE (polytetrafluoreten) |
| Material kula | Rostfritt stål |
| Ytskydd kula | Ingen |
| Material spindel | Rostfritt stål |
| Material spindeltätning, primär | PTFE (polytetrafluoreten) |
| Dimension anslutning 1 | DN 25 |
| Anslutning 1 | Utvändig gänga M, metrisk |
| Med koppling anslutning 1 | Nej |
| Dimension anslutning 2 | DN 25 |
| Utvändig rördiameter anslutning 2 | 28 mm |
| Anslutning 2 | Utvändig gänga M, metrisk |
| Med koppling anslutning 2 | Nej |
| Tryckklass | PN 16 |
| Tryckklass fläns (flänsborrning) | PN 16 |
| Med avtappningsventil | Nej |
| Med avtappningsmöjlighet | Nej |
| Med backventil | Nej |
| Med filter | Nej |
| Med termometer | Nej |
| Modell/Utförande | Rak |
| Med isolerande skal | Nej |
| Medietemperatur (kontinuerlig) | 0 - 150 °C |
| Medicinskt ren | Nej |
| Fettfri | Nej |
| Manövrering | Handtag/Spak |
| Huskonstruktion | 1-delad |
| Fullt genomlopp | Nej |
| Ventilvinkel | 0 ° |
| DVGW-kvalitetmärke för gas | Nej |
| DVGW-kvalitetmärke för vatten | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 160 | ||
| Bredd (mm) | 135 | ||
| Höjd (mm) | 50 | ||
| Vikt (kg) | 0,59 | ||
Mellan |
|||
| Antal i FP | 5 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 190 | ||
| Bredd (mm) | 155 | ||
| Höjd (mm) | 135 | ||
| Vikt (kg) | 3,11 | ||
Topp |
|||
| Antal i FP | 40 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | Utgår (EUR 6-pall) | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 390 | ||
| Bredd (mm) | 330 | ||
| Höjd (mm) | 290 | ||
| Vikt (kg) | 25,62 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_49_5495384.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_49_5495384.pdf |
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_49_5495384.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_49_5495384.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5560129206-00744 v1.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_49_5495384.pdf |
