RSK-nr enhet: ST
Inlagd: 1985-01-21
RSK-nr enhet: ST

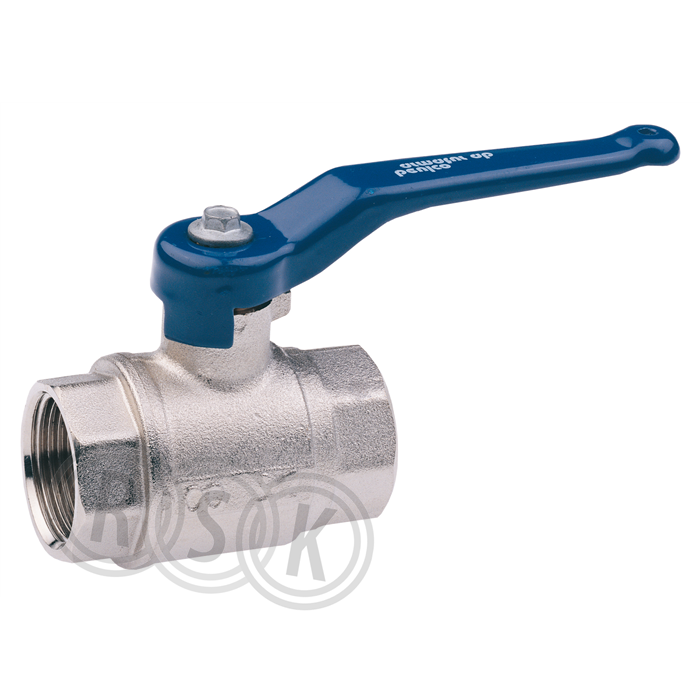

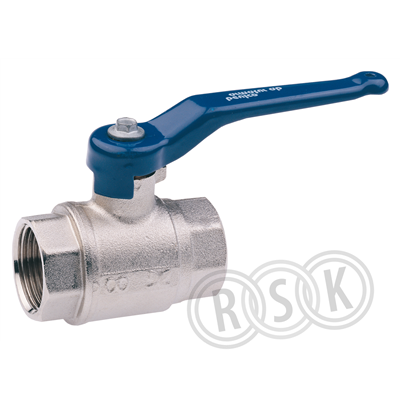

BA 107 Kulventil med fullt genomlopp, invändig gänga G20 och handtag.
BA 107 Kulventil med fullt genomlopp, invändig gänga G20 och handtag.
| RSK-nummer | 4501062 |
|---|---|
| Tillverkarens artikelnummer | 0410702000 |
| GTIN | 7331807028922 |
| Produkt | Kulventil |
| Produktnamn | BA 107 |
| Dimension | G20 |
| Storlek | - |
| Tryck/Flöde/Temp | PN40 |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | invändig gänga, handtag |
|---|---|
| Färg | grå |
| Ytbehandling | förnicklad |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | 0410702000 |
|---|
| GTIN | 7331807028922 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing CuZn40Pb2 (CW617N) |
| Ytskydd hus/kapsling/stomme | Förnicklad |
| Material kultätning | PTFE (polytetrafluoreten) |
| Material kula | Mässing |
| Ytskydd kula | Förkromad |
| Material spindel | Mässing |
| Material spindeltätning, primär | NBR (nitrilgummi) |
| Material spindeltätning, sekundär | PTFE (polytetrafluoreten) |
| Dimension anslutning 1 | 3/4" (20) |
| Utvändig rördiameter anslutning 1 | 20 mm |
| Anslutning 1 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 1 | Nej |
| Dimension anslutning 2 | 3/4" (20) |
| Utvändig rördiameter anslutning 2 | 20 mm |
| Anslutning 2 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 2 | Nej |
| Tätning | PTFE (polytetrafluoreten) |
| Tryckklass | PN 40 |
| Med avtappningsventil | Nej |
| Med avtappningsmöjlighet | Nej |
| Med backventil | Nej |
| Med filter | Nej |
| Med termometer | Nej |
| Modell/Utförande | Rak |
| Med isolerande skal | Nej |
| FM-märkt | Nej |
| UL-märkt | Nej |
| ULC-märkt | Nej |
| LPCB-märkt | Nej |
| Brandsäker | Nej |
| Max. differenstryck vid 20°C | 40 bar |
| Medietemperatur (kontinuerlig) | -10 - 100 °C |
| Medicinskt ren | Nej |
| Fettfri | Nej |
| Manövrering | Handtag/Spak |
| Huskonstruktion | 2-delad |
| Fullt genomlopp | Ja |
| Ventilvinkel | 0 ° |
| Typgodkänd enligt BBR/EKS | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 125 | ||
| Bredd (mm) | 69 | ||
| Höjd (mm) | 40 | ||
| Vikt (kg) | 0,352 | ||
Mellan |
|||
| Antal i FP | 15 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 225 | ||
| Bredd (mm) | 155 | ||
| Höjd (mm) | 120 | ||
| Vikt (kg) | 5,4 | ||
Topp |
|||
| Antal i FP | 90 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 380 | ||
| Bredd (mm) | 330 | ||
| Höjd (mm) | 250 | ||
| Vikt (kg) | 32,4 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_29_4501062.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_29_4501062.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_29_4501062.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/bvd_29_4501062.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_29_1981232.pdf |
