RSK-nr enhet: ST
Inlagd: 1997-03-07
RSK-nr enhet: ST

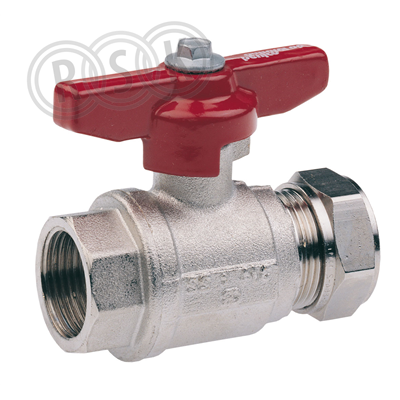

BA 213, rak med klämringskoppling. Av avzinkningshärdig mässing.
BA 213, rak med klämringskoppling. Av avzinkningshärdig mässing.
| RSK-nummer | 4500810 |
|---|---|
| Tillverkarens artikelnummer | 0421320220 |
| GTIN | 7331807033391 |
| Produkt | Kulventil rak |
| Produktnamn | BA 213 |
| Dimension | G20x22 |
| Storlek | - |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | vred |
| Utförande | invändig gänga/klämkoppling |
|---|---|
| Färg | grå |
| Ytbehandling | förnicklad |
| Material | avzinkningshärdig mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | 0421320220 |
|---|
| GTIN | 7331807033391 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Ytskydd hus/kapsling/stomme | Förnicklad |
| Material kultätning | PTFE (polytetrafluoreten) |
| Material kula | Mässing |
| Ytskydd kula | Förkromad |
| Material spindel | Mässing |
| Material spindeltätning, primär | PTFE (polytetrafluoreten) |
| Material spindeltätning, sekundär | PTFE (polytetrafluoreten) |
| Dimension anslutning 1 | DN 20 |
| Utvändig rördiameter anslutning 1 | 22 mm |
| Anslutning 1 | Klämring |
| Med koppling anslutning 1 | Nej |
| Dimension anslutning 2 | DN 20 |
| Utvändig rördiameter anslutning 2 | 20 mm |
| Anslutning 2 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 2 | Nej |
| Tätning | PTFE (polytetrafluoreten) |
| Tryckklass | PN 16 |
| Med avtappningsventil | Nej |
| Med avtappningsmöjlighet | Nej |
| Med backventil | Nej |
| Med filter | Nej |
| Med termometer | Nej |
| Modell/Utförande | Rak |
| Med isolerande skal | Nej |
| FM-märkt | Nej |
| UL-märkt | Nej |
| ULC-märkt | Nej |
| LPCB-märkt | Nej |
| Brandsäker | Ja |
| Max. differenstryck vid 20°C | 16 bar |
| Medietemperatur (kontinuerlig) | 2 - 100 °C |
| Medicinskt ren | Nej |
| Fettfri | Nej |
| Manövrering | Vred |
| Huskonstruktion | 1-delad |
| Fullt genomlopp | Nej |
| Längd anslutning 1 | 17 mm |
| Längd anslutning 2 | 14 mm |
| Handtagshöjd | 14 mm |
| Längd handgrepp | 70 mm |
| Ventilvinkel | 0 ° |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 100 | ||
| Bredd (mm) | 70 | ||
| Höjd (mm) | 45 | ||
| Vikt (kg) | 0,379 | ||
Mellan |
|||
| Antal i FP | 15 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 225 | ||
| Bredd (mm) | 115 | ||
| Höjd (mm) | 155 | ||
| Vikt (kg) | 6 | ||
Topp |
|||
| Antal i FP | 90 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 370 | ||
| Bredd (mm) | 250 | ||
| Höjd (mm) | 320 | ||
| Vikt (kg) | 36 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_29_4500810.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_29_4500810.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_29_4500810.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/bvd_29_4500810.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_29_1981232.pdf |
