Avaktiverad 2024-01-10
Ersättningsartikel saknas
RSK-nr enhet: ST
Inlagd: 1985-01-18
RSK-nr enhet: ST
Med L-kik BA 7620L
Med L-kik BA 7620L
| RSK-nummer | 4501235 |
|---|---|
| Tillverkarens artikelnummer | 0476201200 |
| GTIN | 7331807039959 |

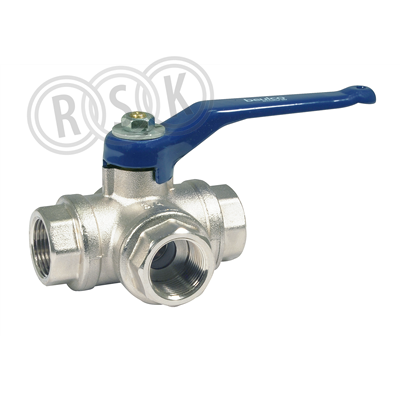

| Produkt | Trevägskulventil |
| Produktnamn | BA 7620L |
| Dimension | G20 |
| Storlek | - |
| Tryck/Flöde/Temp | PN40 |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | invändig gänga, L-borrad |
|---|---|
| Färg | grå |
| Ytbehandling | förnicklad |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | 0476201200 |
|---|
| GTIN | 7331807039959 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing CuZn39Pb3 (CW614N) |
| Dimension (Nominell diameter) | 3/4" (20) |
| Utvändig rördiameter anslutning 1 | 20 mm |
| Anslutning 1 | Invändig gänga Rc, konisk (ISO 7-1 / EN 10226-1) |
| Utvändig rördiameter anslutning 2 | 20 mm |
| Med koppling anslutning 1 | Nej |
| Anslutning 2 | Invändig gänga Rc, konisk (ISO 7-1 / EN 10226-1) |
| Utvändig rördiameter anslutning 3 | 20 mm |
| Med koppling anslutning 2 | Nej |
| Anslutning 3 | Invändig gänga Rc, konisk (ISO 7-1 / EN 10226-1) |
| Tryckklass | PN 40 |
| Max. differenstryck vid 20°C | 40 bar |
| Med koppling anslutning 3 | Nej |
| Max. arbetstryck | 40 bar |
| Medietemperatur (kontinuerlig) | -10 - 100 °C |
| Ytskydd | Förnicklad |
| Medicinskt ren | Nej |
| Fettfri | Nej |
| Manövrering | Handtag/Spak |
| Tätning | PTFE (polytetrafluoreten) |
| Fullt genomlopp | Nej |
| Borrning kula | L-borrning |
| Lämplig för värme | Ja |
| Lämplig för kyla | Ja |
| Typgodkänd enligt BBR/EKS | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 210 | ||
| Bredd (mm) | 125 | ||
| Höjd (mm) | 75 | ||
| Vikt (kg) | 1,25 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_29_4501235.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_29_4501235.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_29_4501235.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/bvd_29_4501235.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_29_1981232.pdf |
