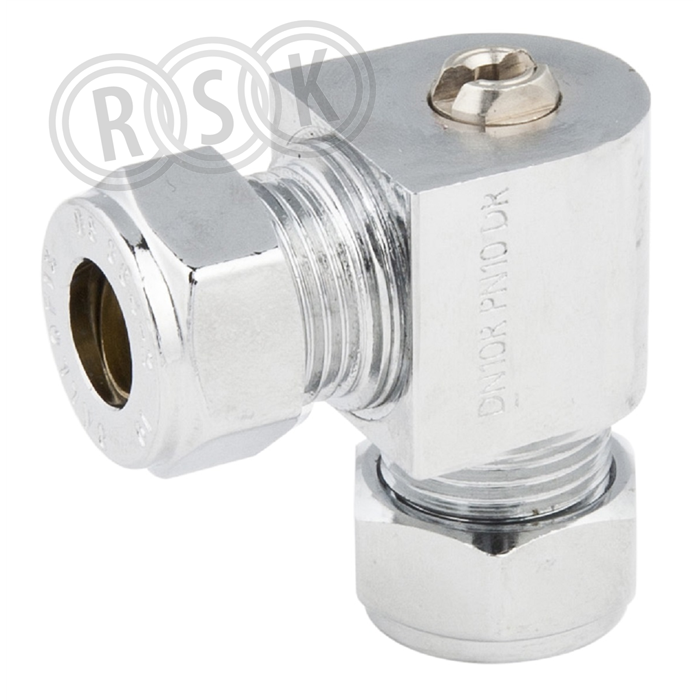

Ballofix® vinkel utan vred 15 mm 2 x klämring
Ballofix® vinkel utan vred 15 mm 2 x klämring
| RSK-nummer | 8540341 |
|---|---|
| Tillverkarens artikelnummer | 42193900-225052 |
| GTIN | 5708537391695 |
| Produkt | Vinkelkulventil |
| Produktnamn | Ballofix 520 utan vred |
| Dimension | 15mm |
| Storlek | - |
| Tryck/Flöde/Temp | 10bar, max temp. +120°C |
| Effekt/Eldata | - |
| Funktion | för tappvatten/värme/kyla |
| Utförande | 2klämring |
|---|---|
| Färg | krom |
| Ytbehandling | förkromad |
| Material | AZH-mässing |
| Standard | - |
| Övrig info | utan vred |
| Tillverkarens produktsida | - |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | 42193900-225052 |
|---|
| GTIN | 5708537391695 |
|---|
| Tillverkarens produktsida | - |
|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
|---|---|
| Material kultätning | EPDM (etenpropengummi) |
| Material kula | Mässing |
| Material spindel | Mässing |
| Material spindeltätning, primär | EPDM (etenpropengummi) |
| Dimension anslutning 1 | DN 15 |
| Utvändig rördiameter anslutning 1 | 15 mm |
| Anslutning 1 | Klämring |
| Med koppling anslutning 1 | Nej |
| Dimension anslutning 2 | DN 15 |
| Utvändig rördiameter anslutning 2 | 15 mm |
| Anslutning 2 | Klämring |
| Med koppling anslutning 2 | Nej |
| Tryckklass | PN 10 |
| Med avtappningsventil | Nej |
| Med avtappningsmöjlighet | Nej |
| Modell/Utförande | Rätvinklad |
| FM-märkt | Nej |
| UL-märkt | Nej |
| ULC-märkt | Nej |
| LPCB-märkt | Nej |
| Brandsäker | Nej |
| Manövrering | Nyckel |
| Fullt genomlopp | Nej |
| Längd anslutning 1 | 34,3 mm |
| Bygglängd anslutning 1 (Z1) | 15 mm |
| Längd anslutning 2 | 29,8 mm |
| Bygglängd anslutning 2 (Z2) | 10,5 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 20 | ||
| Bredd (mm) | 30 | ||
| Höjd (mm) | 40 | ||
| Vikt (kg) | 0,125 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_1083_8540341.pdf |
|---|---|
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/bvd_560_8540106_gruppfil.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_1083_8540007.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_1083_8540007.pdf |
