RSK-nr enhet: ST
Inlagd: 1992-03-30
RSK-nr enhet: ST

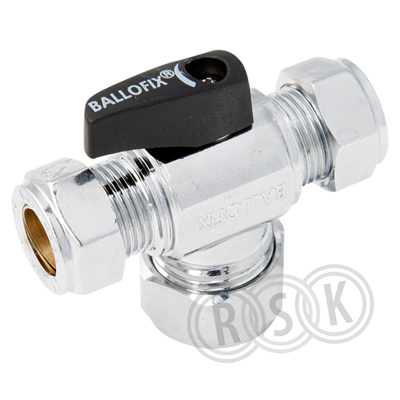

Ballofix® 530 T-kulventil 12x15x12, med klämring x klämring x klämring förkromad med vred
Ballofix® 530 T-kulventil 12x15x12, med klämring x klämring x klämring förkromad med vred
| RSK-nummer | 8541898 |
|---|---|
| Tillverkarens artikelnummer | 530-12x15x12 |
| GTIN | 5708537337785 |
| Produkt | Kulventil T-rör |
| Produktnamn | Ballofix 530 med vred |
| Dimension | 12x15x12 |
| Storlek | - |
| Tryck/Flöde/Temp | 10bar, max temp. +120°C |
| Effekt/Eldata | - |
| Funktion | för tappvatten/värme |
| Utförande | kläm x kläm |
|---|---|
| Färg | krom |
| Ytbehandling | förkromad |
| Material | avzinkningshärdig mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | 530-12x15x12 |
|---|
| GTIN | 5708537337785 |
|---|
| Tillverkarens produktsida | - |
|---|
| Utvändig rördiameter anslutning 1 | 12 mm |
|---|---|
| Anslutning 1 | Klämring |
| Utvändig rördiameter anslutning 2 | 15 mm |
| Utvändig rördiameter anslutning 3 | 12 mm |
| Tryckklass | PN 10 |
| Max. differenstryck vid 20°C | 10 bar |
| Längd anslutning 1 | 30,9 mm |
| Bygglängd anslutning 1 (Z1) | 24 mm |
| Längd anslutning 2 | 28,5 mm |
| Bygglängd anslutning 2 (Z2) | 21,5 mm |
| Längd anslutning 3 | 29,8 mm |
| Bygglängd anslutning 3 (Z3) | 10,5 mm |
| Handtagshöjd | 23,6 mm |
| Längd handgrepp | 22,8 mm |
| Vinkel sida 1 - sida 2 | 90 ° |
| Vinkel sida 1 - sida 3 | 90 ° |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 5 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 145 | ||
| Bredd (mm) | 130 | ||
| Höjd (mm) | 33 | ||
| Vikt (kg) | 0,67 | ||
Mellan |
|||
| Antal i FP | 5 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 135 | ||
| Bredd (mm) | 152 | ||
| Höjd (mm) | 37 | ||
| Vikt (kg) | 0,83 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_1083_8541898.pdf |
|---|---|
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/bvd_560_8540205_gruppfil.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_1083_8540007.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_1083_8540007.pdf |
