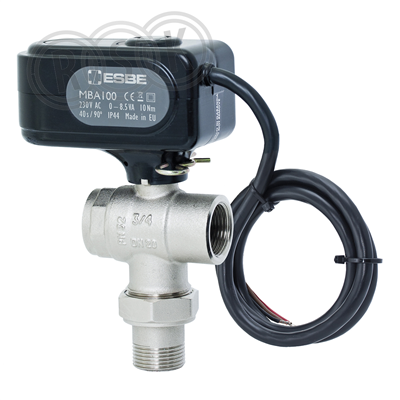

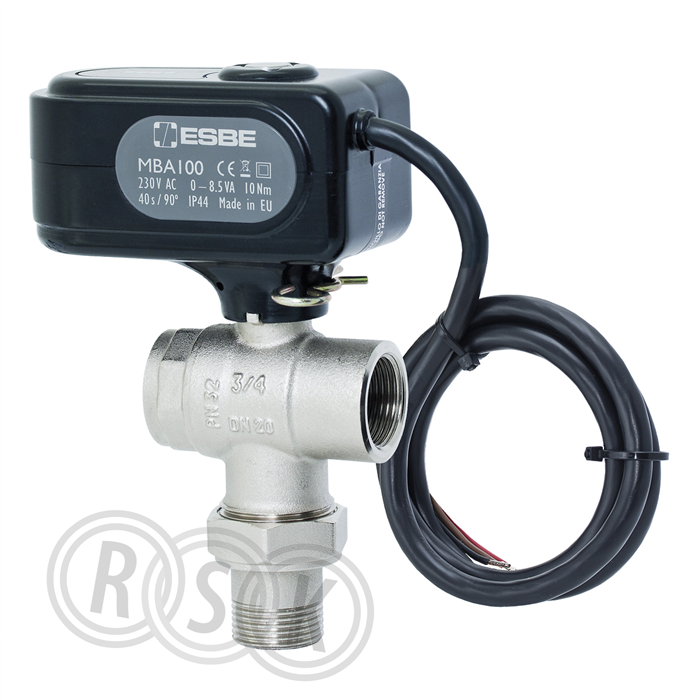

Serien MBA130 är ett sortiment av motordrivna trevägs kulventiler med ställdon för användning i värme- och kylsystem. Ventilen är tät (provning med luftbubblor) enligt EN12266-1. Serien MBA130 finns i DN20–25 och levereras med olika typer av anslutningar som passar de flesta behov. Ställdonet är monterat på kulventilen med en styrtapp av metall, som gör det möjligt att montera/demontera ställdonet på ett säkert, enkelt och snabbt sätt.
Serien MBA130 är ett sortiment av motordrivna trevägs kulventiler med ställdon för användning i värme- och kylsystem. Ventilen är tät (provning med luftbubblor) enligt EN12266-1. Serien MBA130 finns i DN20–25 och levereras med olika typer av anslutningar som passar de flesta behov. Ställdonet är monterat på kulventilen med en styrtapp av metall, som gör det möjligt att montera/demontera ställdonet på ett säkert, enkelt och snabbt sätt.
| RSK-nummer | 6251211 |
|---|---|
| Tillverkarens artikelnummer | 43102200 |
| GTIN | 7330193046688 |
| Produkt | 3vägskulventil |
| Produktnamn | MBA135 |
| Dimension | G25 (DN25) |
| Storlek | Kvs 11,3 |
| Tryck/Flöde/Temp | PN32 |
| Effekt/Eldata | 230VAC |
| Funktion | motordriven, värme och kyla |
| Utförande | 2invändig x utvändig gänga |
|---|---|
| Färg | nickel/flerfärgad |
| Ytbehandling | nickelplätterad |
| Material | mässing/flermaterial |
| Standard | PED2014/68/EU artikel 4.3 |
| Övrig info | - |
| Tillverkarens produktsida | https://www.esbe.eu/se/sv-se/produkter/vaxelventiler/mba130 |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | 43102200 |
|---|
| GTIN | 7330193046688 |
|---|
| Tillverkarens produktsida | https://www.esbe.eu/se/sv-se/produkter/vaxelventiler/mba130 |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Övrigt |
| Dimension (Nominell diameter) | DN 25 |
| Anslutning 1 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 1 | Nej |
| Anslutning 2 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 2 | Nej |
| Anslutning 3 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Tryckklass | PN 32 |
| Med koppling anslutning 3 | Ja |
| Max. arbetstryck | 32 bar |
| Medietemperatur (kontinuerlig) | 0 - 90 °C |
| Ytskydd | Belagd |
| Längd anslutning 1 | 40,5 mm |
| Längd anslutning 2 | 40,5 mm |
| Längd anslutning 3 | 40,5 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 85 | ||
| Bredd (mm) | 130 | ||
| Höjd (mm) | 120 | ||
| Vikt (kg) | 1,2 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/mont_218_5354258_gruppfil.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_218_5494464.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_218_5354258.pdf |
| EU-försäkran (DoC) | https://www.rskdatabasen.se/infoDocs/DOC/DOC_218_5494464.pdf |
