RSK-nr enhet: ST
Inlagd: 2024-12-03
RSK-nr enhet: ST

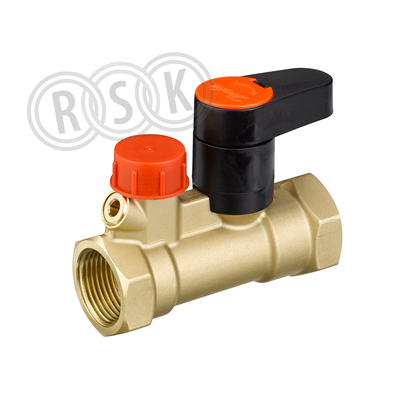

MSV-S DN25 kulventil med avtappning. inv gg/inv gg. avstängning åt valfritt håll. Kvs 9,5. Avtappning kvs 0,3. Kultätning PTFE.
MSV-S DN25 kulventil med avtappning. inv gg/inv gg. avstängning åt valfritt håll. Kvs 9,5. Avtappning kvs 0,3. Kultätning PTFE.
| RSK-nummer | 5497014 |
|---|---|
| Tillverkarens artikelnummer | 003Z4013 |
| GTIN | 5702420092010 |
| Produkt | Kulventil |
| Produktnamn | MSV-S |
| Dimension | DN25 |
| Storlek | 109mm inv/inv gg |
| Tryck/Flöde/Temp | kvs 9,5 |
| Effekt/Eldata | - |
| Funktion | avstängningsventil |
| Utförande | rak, med avtappning |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | DZR-mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003Z4013&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | 003Z4013 |
|---|
| GTIN | 5702420092010 |
|---|
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003Z4013&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Ytskydd hus/kapsling/stomme | Ingen |
| Material kultätning | PTFE (polytetrafluoreten) |
| Material kula | Mässing |
| Ytskydd kula | Förkromad |
| Material spindel | Mässing |
| Material spindeltätning, primär | PTFE (polytetrafluoreten) |
| Material spindeltätning, sekundär | EPDM (etenpropengummi) |
| Dimension anslutning 1 | DN 25 |
| Anslutning 1 | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Med koppling anslutning 1 | Nej |
| Dimension anslutning 2 | DN 25 |
| Anslutning 2 | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Med koppling anslutning 2 | Nej |
| Tätning | PTFE (polytetrafluoreten) |
| Tryckklass | PN 20 |
| Med avtappningsventil | Ja |
| Med avtappningsmöjlighet | Ja |
| Med backventil | Nej |
| Med filter | Nej |
| Med termometer | Nej |
| Modell/Utförande | Rak |
| Max. differenstryck vid 20°C | 20 bar |
| Medietemperatur (kontinuerlig) | -20 - 120 °C |
| Manövrering | Handtag/Spak |
| Längd anslutning 1 | 109 mm |
| Handtagshöjd | 70,5 mm |
| Ventilvinkel | 90 ° |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702420092010 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 128 | ||
| Bredd (mm) | 95 | ||
| Höjd (mm) | 55 | ||
| Vikt (kg) | 0,708 | ||
Mellan |
|||
| Antal i FP | 20 | ||
| GTIN FP | 5702420092027 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 5702420092010 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 20 | ||
| Djup (mm) | 396 | ||
| Bredd (mm) | 284 | ||
| Höjd (mm) | 140 | ||
| Vikt (kg) | 14,292 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Snabbguide | https://www.rskdatabasen.se/infoDocs/SGUIDE/SGUIDE_22_5497014.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5497014.pdf |
| EU-försäkran (DoC) | https://www.rskdatabasen.se/infoDocs/DOC/DOC_22_5497014.pdf |
