RSK-nr enhet: ST
Inlagd: 2025-04-08
RSK-nr enhet: ST

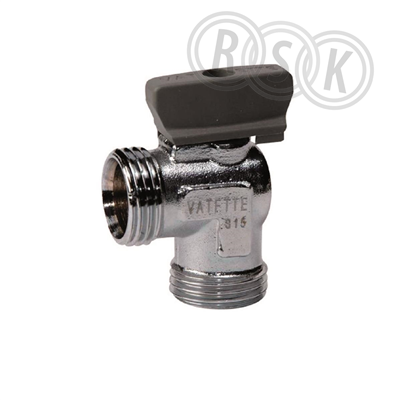

KULVENTIL vinkel förkromad Utvändig 15 (G 1/2) x Utvändig 10 (G 3/8)
KULVENTIL vinkel förkromad Utvändig 15 (G 1/2) x Utvändig 10 (G 3/8)
| RSK-nummer | 5497116 |
|---|---|
| Tillverkarens artikelnummer | FG074050308 |
| GTIN | 7391530090771 |
| Produkt | Kulventil |
| Produktnamn | Vatette Kulventil vinkel 15x10 |
| Dimension | 15(G1/2) x 10(G3/8) |
| Storlek | 40x26x51 |
| Tryck/Flöde/Temp | PN10, maxtemp +100°C |
| Effekt/Eldata | - |
| Funktion | tappvatten/värme/kyla |
| Utförande | utan klämring, med vred |
|---|---|
| Färg | krom |
| Ytbehandling | förkromad |
| Material | avzinkningshärdig mässing (CR) |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | FG074050308 |
|---|
| GTIN | 7391530090771 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Ytskydd hus/kapsling/stomme | Förkromad |
| Dimension anslutning 1 | 1/2" (15) |
| Utvändig rördiameter anslutning 1 | 15 mm |
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Dimension anslutning 2 | 3/8" (10) |
| Utvändig rördiameter anslutning 2 | 10 mm |
| Anslutning 2 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Tryckklass | PN 10 |
| Tryckklass fläns (flänsborrning) | PN 10 |
| Modell/Utförande | Rätvinklad |
| Max. differenstryck vid 20°C | 10 bar |
| Medietemperatur (kontinuerlig) | -20 - 100 °C |
| Manövrering | Vred |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 40 | ||
| Bredd (mm) | 26 | ||
| Höjd (mm) | 51 | ||
| Vikt (kg) | 0,089 | ||
Mellan |
|||
| Antal i FP | 5 | ||
| GTIN FP | - | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 39 | ||
| Bredd (mm) | 148 | ||
| Höjd (mm) | 100 | ||
| Vikt (kg) | 0,46 | ||
Mellan2 |
|||
| Antal i FP | 25 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 195 | ||
| Bredd (mm) | 148 | ||
| Höjd (mm) | 100 | ||
| Vikt (kg) | 2,3 | ||
Topp |
|||
| Antal i FP | 1 375 | ||
| GTIN FP | - | ||
| Förpackningstyp | Pall | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 1200 | ||
| Bredd (mm) | 800 | ||
| Höjd (mm) | 200 | ||
| Vikt (kg) | 126,5 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_1_5497116.pdf |
|---|---|
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5564419918-00172 v3.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_0000670.pdf |
