RSK-nr enhet: ST
Inlagd: 2021-11-05
RSK-nr enhet: ST

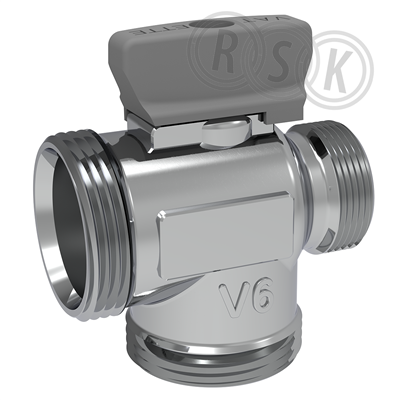

• T-Kulventil med kort bygglängd anpassad för 60 cc • OBS! Kort insticksdjup på 22-ändar, endast för anslutning med Vatette Plast och Dubbelmutter V6. Ej avsedd för klämring. 15-ände ansluts med Vatette klämring, Plast och Dubbelmutter V6
• T-Kulventil med kort bygglängd anpassad för 60 cc • OBS! Kort insticksdjup på 22-ändar, endast för anslutning med Vatette Plast och Dubbelmutter V6. Ej avsedd för klämring. 15-ände ansluts med Vatette klämring, Plast och Dubbelmutter V6
| RSK-nummer | 5495308 |
|---|---|
| Tillverkarens artikelnummer | FG079115108 |
| GTIN | 7391530078946 |
| Produkt | T-kulventil |
| Produktnamn | Vatette T-kulventil V6 kort |
| Dimension | 22x22x15mm |
| Storlek | 48x28x53 |
| Tryck/Flöde/Temp | PN10 |
| Effekt/Eldata | - |
| Funktion | tappvatten |
| Utförande | vatette-ände |
|---|---|
| Färg | krom |
| Ytbehandling | förkromad |
| Material | avzinkningshärdig mässing (CR) |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | FG079115108 |
|---|
| GTIN | 7391530078946 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Dimension (Nominell diameter) | DN 20 |
| Utvändig rördiameter anslutning 1 | 22 mm |
| Anslutning 1 | Utvändig gänga M, metrisk |
| Utvändig rördiameter anslutning 2 | 22 mm |
| Anslutning 2 | Utvändig gänga M, metrisk |
| Utvändig rördiameter anslutning 3 | 15 mm |
| Anslutning 3 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Tryckklass | PN 16 |
| Max. arbetstryck | 16 bar |
| Ytskydd | Förkromad |
| Manövrering | Vred |
| Borrning kula | T-borrning |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 2 | ||
| GTIN FP | - | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 195 | ||
| Bredd (mm) | 148 | ||
| Höjd (mm) | 21 | ||
| Vikt (kg) | 0,628 | ||
Mellan |
|||
| Antal i FP | 20 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 195 | ||
| Bredd (mm) | 148 | ||
| Höjd (mm) | 105 | ||
| Vikt (kg) | 18,9 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_1_5495308.pdf |
|---|---|
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_1_1807254.pdf |
