RSK-nr enhet: ST
Inlagd: 2021-11-01
RSK-nr enhet: ST
Vexve kulventiler är konstruerade för optimal avstängning av både fjärrvärmenät och fastighetssystem för värme och kyla
Vexve kulventiler är konstruerade för optimal avstängning av både fjärrvärmenät och fastighetssystem för värme och kyla
| RSK-nummer | 5495172 |
|---|---|
| Tillverkarens artikelnummer | 103032X |
| GTIN | 6415837556868 |

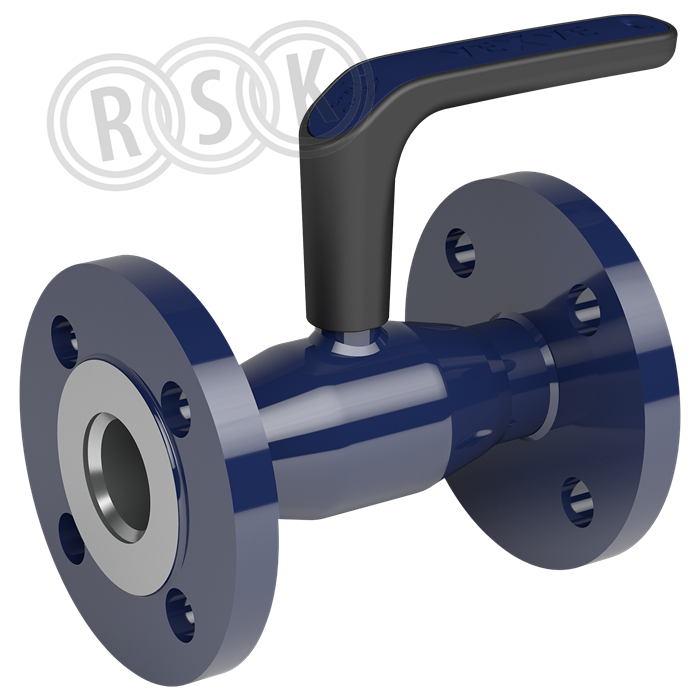

| Produkt | Kulventil |
| Produktnamn | Vexve 103 serien |
| Dimension | DN32 |
| Storlek | - |
| Tryck/Flöde/Temp | PN40 |
| Effekt/Eldata | - |
| Funktion | avstängningsventil |
| Utförande | med flänsar |
|---|---|
| Färg | blå |
| Ytbehandling | målad |
| Material | stål, P235GH |
| Standard | ISO3834-2 |
| Övrig info | - |
| Tillverkarens produktsida | https://www.vexve.com/sv/produkter/product/vexve/x-stalkulventiler/15-50/flans-flans/reducerat-genomlopp/med-handtag/x-serien |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | 103032X |
|---|
| GTIN | 6415837556868 |
|---|
| Tillverkarens produktsida | https://www.vexve.com/sv/produkter/product/vexve/x-stalkulventiler/15-50/flans-flans/reducerat-genomlopp/med-handtag/x-serien |
|---|
| Material hus/kapsling/stomme | Stål |
|---|---|
| Materialkvalitet | Övrigt |
| Ytskydd hus/kapsling/stomme | Grundfärg (Primer) |
| Material kultätning | Övrigt |
| Material kula | Rostfritt stål |
| Ytskydd kula | Förkromad |
| Material spindel | Rostfritt stål |
| Material spindeltätning, primär | FPM/FKM (fluorgummi) |
| Dimension anslutning 1 | DN 32 |
| Utvändig rördiameter anslutning 1 | 140 mm |
| Anslutning 1 | Fläns |
| Dimension anslutning 2 | DN 32 |
| Utvändig rördiameter anslutning 2 | 140 mm |
| Anslutning 2 | Fläns |
| Tryckklass | PN 40 |
| Tryckklass fläns (flänsborrning) | PN 40 |
| Med avtappningsventil | Nej |
| Med avtappningsmöjlighet | Nej |
| Med backventil | Nej |
| Med filter | Nej |
| Med termometer | Nej |
| Modell/Utförande | Rak |
| Med isolerande skal | Nej |
| Medietemperatur (kontinuerlig) | -30 - 200 °C |
| Medicinskt ren | Nej |
| Fettfri | Nej |
| Manövrering | Handtag/Spak |
| Huskonstruktion | 1-delad |
| Fullt genomlopp | Nej |
| Handtagshöjd | 102 mm |
| Längd handgrepp | 130 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 140 | ||
| Bredd (mm) | 180 | ||
| Höjd (mm) | 203 | ||
| Vikt (kg) | 4,5 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | |
| Reservdelslista | - |
| Roterande bild | - |
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_484_5495148.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_484_5495169.pdf |
| EU-försäkran (DoC) | https://www.rskdatabasen.se/infoDocs/DOC/DOC_484_4500272.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_0001621.pdf |
| Ritning | https://www.rskdatabasen.se/infoDocs/RITN/RITN_484_5495172.pdf |
