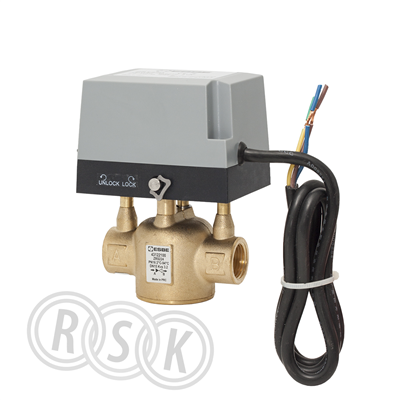

ESBE-serien ZRS220 är ett sortiment av motordrivna tvåvägs zonventiler med fjäderreturställdon för användning i värme- och kylsystem. Serien ZRS220 är tillgänglig i DN15-32, PN16 med invändig gänganslutning. Ställdonet styrs av en 2-punktssignal med fjäderreturfunktion och rekommenderas för av/på-funktion. Nätspänningen är 230 VAC, 50/60 Hz. Produkten är endast avsedd att användas i slutna kretsar.
ESBE-serien ZRS220 är ett sortiment av motordrivna tvåvägs zonventiler med fjäderreturställdon för användning i värme- och kylsystem. Serien ZRS220 är tillgänglig i DN15-32, PN16 med invändig gänganslutning. Ställdonet styrs av en 2-punktssignal med fjäderreturfunktion och rekommenderas för av/på-funktion. Nätspänningen är 230 VAC, 50/60 Hz. Produkten är endast avsedd att användas i slutna kretsar.
| RSK-nummer | 5494468 |
|---|---|
| Tillverkarens artikelnummer | 43122300 |
| GTIN | 7330193052719 |
| Produkt | Kulventil |
| Produktnamn | ZRS224 |
| Dimension | G1" (DN25) |
| Storlek | Kvs 5,7 |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | 230VAC |
| Funktion | motordriven, värme och kyla |
| Utförande | invändig gänga |
|---|---|
| Färg | mässing/flerfärgad |
| Ytbehandling | - |
| Material | mässing/flermaterial |
| Standard | PED2014/68/EU artikel 4.3 |
| Övrig info | - |
| Tillverkarens produktsida | https://www.esbe.eu/se/sv-se/produkter/zonventiler/zrs220 |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | 43122300 |
|---|
| GTIN | 7330193052719 |
|---|
| Tillverkarens produktsida | https://www.esbe.eu/se/sv-se/produkter/zonventiler/zrs220 |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Övrigt |
| Dimension (Nominell diameter) | DN 25 |
| Anslutningar | Invändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 1 | Nej |
| Med koppling anslutning 2 | Nej |
| Tryckklass | PN 16 |
| Ytskydd | Obehandlad |
| Läckageförlust Kvs-värde | 0 % |
| Frekvens | 50/60 Hz |
| Styrsignal | 2-punkt |
| Noll-tryck returflöde | Ingen |
| Lägesrapportering | Ingen |
| Inställbar återkopplingssignal | Nej |
| Transmission | Med kugghjul |
| Inställbart arbetsområde | Nej |
| Hjälpkontakter | Nej |
| Med ändkontakter | Nej |
| Lämplig för manuell drift | Nej |
| Gångtid | 15 s |
| Kapslingsklass (IP) | IP44 |
| Explosionssäker | Nej |
| Max. ingång elektrisk effekt | 6 VA |
| Omgivningstemperatur | 0 - 60 °C |
| Längd anslutning 1 | 46,5 mm |
| Längd anslutning 2 | 46,5 mm |
| Höjd | 140 mm |
| Bredd | 93 mm |
| Djup | 68 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 150 | ||
| Bredd (mm) | 130 | ||
| Höjd (mm) | 75 | ||
| Vikt (kg) | 1,21 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_218_5494466.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_218_5494466.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_218_5494466.pdf |
| EU-försäkran (DoC) | https://www.rskdatabasen.se/infoDocs/DOC/DOC_218_5494466.pdf |
