RSK-nr enhet: ST
Inlagd: 1986-11-12
RSK-nr enhet: ST

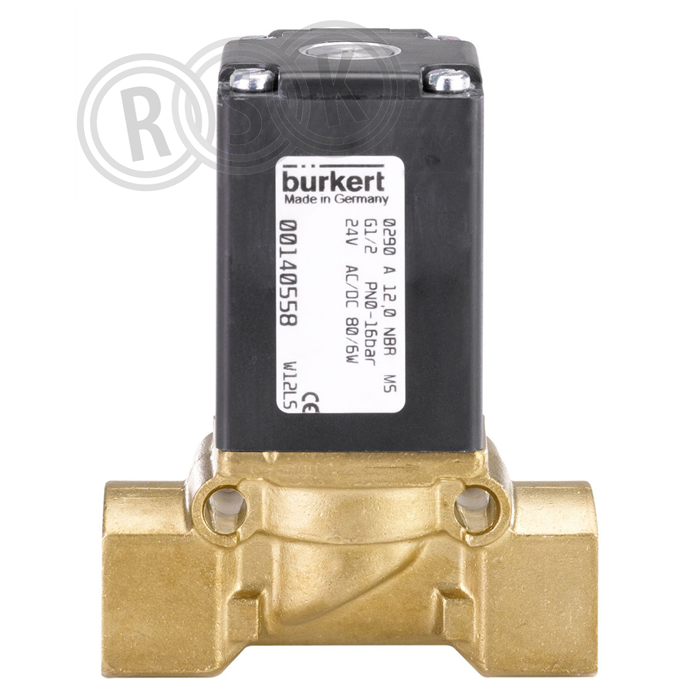

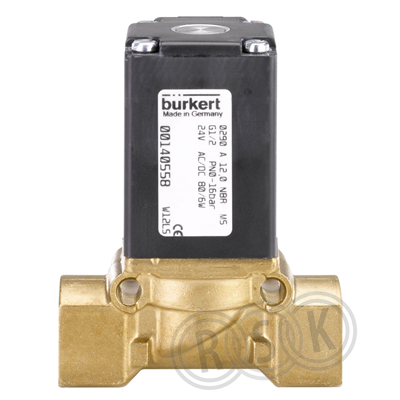

Ventilen 0290 är en servostyrd magnetventil. Ventilen öppnar utan differenstryck. Öppningen stöds av membranets fasta koppling till magnetkärnan. Den integrerade ”Soft-Kick”-funktionen gör att öppningen är skonsam för materialet. Beroende av användningsområde finns det olika membranmaterial att välja mellan. Finns med ventilhus i mässing eller rostfritt stål. Magnetspolarna är inkapslade i Epoxi. För att sänka den elektriska effektförbrukningen finns det hos alla DC-varianter en ”Kick and Drop”-elektronik integrerad i spolen. I kombination med ett kabelhuvd i enlighet med DIN EN 175301-803 form A uppfyller ventilerna kapslingsklass IP67
Ventilen 0290 är en servostyrd magnetventil. Ventilen öppnar utan differenstryck. Öppningen stöds av membranets fasta koppling till magnetkärnan. Den integrerade ”Soft-Kick”-funktionen gör att öppningen är skonsam för materialet. Beroende av användningsområde finns det olika membranmaterial att välja mellan. Finns med ventilhus i mässing eller rostfritt stål. Magnetspolarna är inkapslade i Epoxi. För att sänka den elektriska effektförbrukningen finns det hos alla DC-varianter en ”Kick and Drop”-elektronik integrerad i spolen. I kombination med ett kabelhuvd i enlighet med DIN EN 175301-803 form A uppfyller ventilerna kapslingsklass IP67
| RSK-nummer | 5410038 |
|---|---|
| Tillverkarens artikelnummer | 00045293 |
| GTIN | - |
| Produkt | Magnetventil |
| Produktnamn | 0290 |
| Dimension | DN25/G25 |
| Storlek | - |
| Tryck/Flöde/Temp | 0-16 bar |
| Effekt/Eldata | 230V/50Hz 16 watt |
| Funktion | - |
| Utförande | - |
|---|---|
| Färg | - |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | 00045293 |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing CuZn40Pb2 (CW617N) |
| Ytskydd | Obehandlad |
| Material tätning | NBR (nitrilgummi) |
| Dimension (Nominell diameter) | DN 25 |
| Anslutning 1 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Anslutning 2 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Ventilgenomlopp | 25 mm |
| Max. tryckskillnad för AC modell | 16 bar |
| Max. tryckskillnad för DC modell | 16 bar |
| Min. differenstryck | 0 bar |
| Max. differenstryck luft/gaser | 16 bar |
| Max. differenstryck vatten/vätskor | 16 bar |
| Medietemperatur (kontinuerlig) | -10 - 80 °C |
| Max. omgivningstemperatur | 55 °C |
| Nödhandmanövrering | Ingen |
| Elanslutning | Kontakt EN 175301-803 typ A |
| Anslutningsspänning | 230 V |
| Spänningstyp | AC |
| Frekvensområde inspänning | 50 - 50 Hz |
| Spänningsfri öppen | Nej |
| Driftscykel (driftsförhållande) | 100 % |
| Kapslingsklass (IP) | IP65 |
| Explosionsskydd | Ingen |
| Längd anslutning 1 | 115 mm |
| Höjd | 131 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | Skyddad | ||
| Palltyp | - | ||
| Djup (mm) | 137 | ||
| Bredd (mm) | 130 | ||
| Höjd (mm) | 87 | ||
| Vikt (kg) | 0,2 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/prod_274_5410036_gruppfil.pdf |
|---|---|
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_274_4405000.pdf |
