RSK-nr enhet: ST
Inlagd: 2019-04-05
RSK-nr enhet: ST

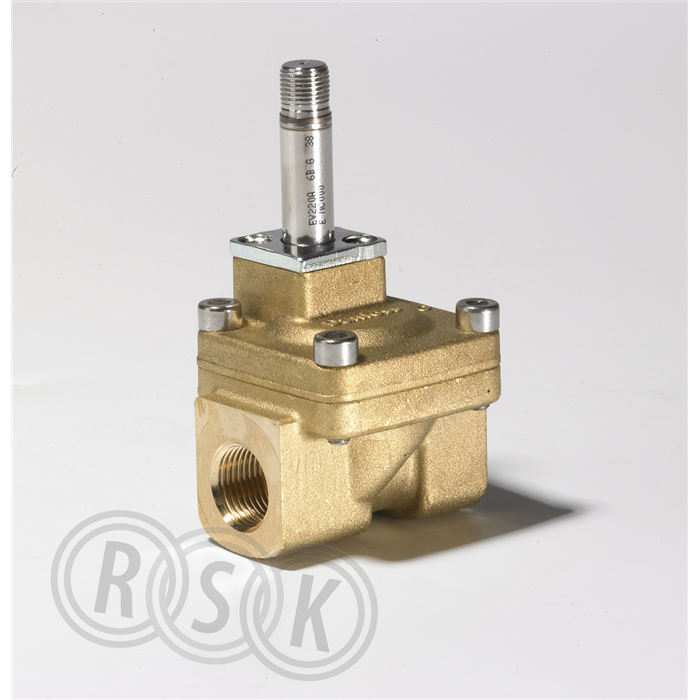

Servostyrd 2/2 vägs magnetventil, NC. NBR membran max.temp. 90 grader Celscius. Differenstryck 0,2-16 bar. Inv/inv gg G 3/8". EV220A är en kompakt servostyrd 2/2-vägs magnetventil, speciellt lämplig för bruk i maskiner och utrustningar med begränsad plats för inbyggnad. ISO 228/1 gänganslutning
Servostyrd 2/2 vägs magnetventil, NC. NBR membran max.temp. 90 grader Celscius. Differenstryck 0,2-16 bar. Inv/inv gg G 3/8". EV220A är en kompakt servostyrd 2/2-vägs magnetventil, speciellt lämplig för bruk i maskiner och utrustningar med begränsad plats för inbyggnad. ISO 228/1 gänganslutning
| RSK-nummer | 4894251 |
|---|---|
| Tillverkarens artikelnummer | 042U4013 |
| GTIN | 5702423106516 |
| Produkt | Magnetventil |
| Produktnamn | EV220A 10B 38N NC000 |
| Dimension | DN10 |
| Storlek | - |
| Tryck/Flöde/Temp | kvs 1,6 |
| Effekt/Eldata | - |
| Funktion | NC |
| Utförande | utan spole |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | 042U4013 |
|---|
| GTIN | 5702423106516 |
|---|
| Tillverkarens produktsida | - |
|---|
| Ytskydd | Obehandlad |
|---|---|
| Material tätning | NBR (nitrilgummi) |
| Dimension (Nominell diameter) | 3/8" (10) |
| Anslutning 1 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Anslutning 2 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Max. tryckskillnad för DC modell | 16 bar |
| Min. differenstryck | 0,2 bar |
| Max. differenstryck tunnolja | 16 bar |
| Max. differenstryck luft/gaser | 16 bar |
| Max. differenstryck vatten/vätskor | 16 bar |
| Modell/Utförande | Rak |
| Nödhandmanövrering | Ingen |
| Spänningsfri öppen | Nej |
| Längd anslutning 1 | 51 mm |
| Höjd | 89 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702423106516 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 95 | ||
| Bredd (mm) | 64 | ||
| Höjd (mm) | 54 | ||
| Vikt (kg) | 0,484 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_22_4894251.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_22_4894251.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_4894251.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
