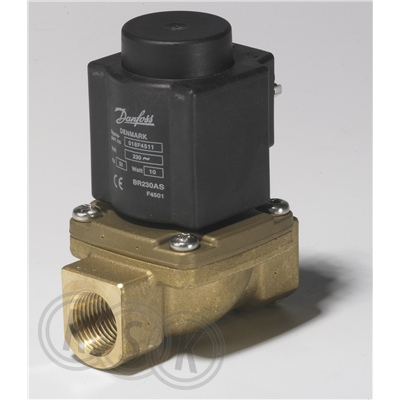

Magnetventil EV225B 10BD för ånga DN15, Kvs 2,2, normalt stängd, inkl.spole 230V
Magnetventil EV225B 10BD för ånga DN15, Kvs 2,2, normalt stängd, inkl.spole 230V
| RSK-nummer | 4528442 |
|---|---|
| Tillverkarens artikelnummer | 032U380431 |
| GTIN | 5702428472296 |
| Produkt | Magnetventil |
| Produktnamn | EV225B 10BD |
| Dimension | G15 (DN15) |
| Storlek | Kvs2,2 |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | 230V |
| Funktion | NC normalt stängd |
| Utförande | invändig gänga, med spole |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | 032U380431 |
|---|
| GTIN | 5702428472296 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Ytskydd | Obehandlad |
| Material tätning | PTFE (polytetrafluoreten) |
| Dimension (Nominell diameter) | DN 15 |
| Anslutning 1 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Anslutning 2 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Max. tryckskillnad för AC modell | 10 bar |
| Min. differenstryck | 0,2 bar |
| Max. omgivningstemperatur | 40 °C |
| Modell/Utförande | Rak |
| Elanslutning | Kontakt EN 175301-803 typ A |
| Anslutningsspänning | 230 V |
| Spänningstyp | AC |
| Spänningsfri öppen | Nej |
| Max. viskositet | 50 cSt |
| Bygglängd anslutning 1 (Z1) | 62 mm |
| Höjd | 93 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702428472296 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 140 | ||
| Bredd (mm) | 96 | ||
| Höjd (mm) | 65 | ||
| Vikt (kg) | 0,762 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/prod_22_4528442_gruppfil.pdf |
|---|---|
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
