RSK-nr enhet: ST
Inlagd: 2002-01-23
RSK-nr enhet: ST

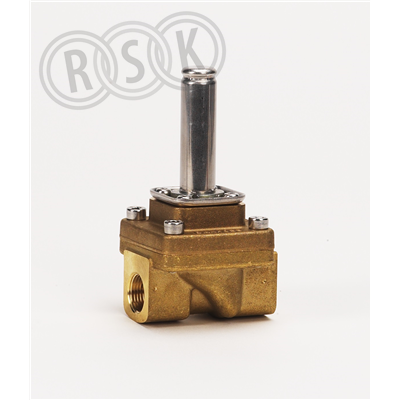

Magnetventil EV250B 18BD, DN 20, normalt stängd NC. För cirkulerande system. Medietemp -30 - 120°C. Tryck min 0 kPa, max 1000 kPa
Magnetventil EV250B 18BD, DN 20, normalt stängd NC. För cirkulerande system. Medietemp -30 - 120°C. Tryck min 0 kPa, max 1000 kPa
| RSK-nummer | 4528126 |
|---|---|
| Tillverkarens artikelnummer | 032U5254 |
| GTIN | 5702423179176 |
| Produkt | Magnetventil |
| Produktnamn | EV25018BD |
| Dimension | - |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | - |
| Funktion | kvs 6 |
| Utförande | utan spole |
|---|---|
| Färg | - |
| Ytbehandling | - |
| Material | - |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | 032U5254 |
|---|
| GTIN | 5702423179176 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing CuZn36Pb2As (CW602N) |
| Ytskydd | Obehandlad |
| Material tätning | EPDM (etenpropengummi) |
| Dimension (Nominell diameter) | 3/4" (20) |
| Anslutning 1 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Anslutning 2 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Max. tryckskillnad för AC modell | 10 bar |
| Max. tryckskillnad för DC modell | 10 bar |
| Min. differenstryck | 0 bar |
| Max. omgivningstemperatur | 80 °C |
| Modell/Utförande | Rak |
| Spänningsfri öppen | Nej |
| Max. viskositet | 50 cSt |
| Bygglängd anslutning 1 (Z1) | 90,5 mm |
| Höjd | 110 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702423179176 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 138 | ||
| Bredd (mm) | 128 | ||
| Höjd (mm) | 75 | ||
| Vikt (kg) | 0,864 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/dos_22_4528081_gruppfil.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/prod_22_4528125_gruppfil.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/bvd_22_4528125_gruppfil.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
