RSK-nr enhet: ST
Inlagd: 2014-11-27
RSK-nr enhet: ST

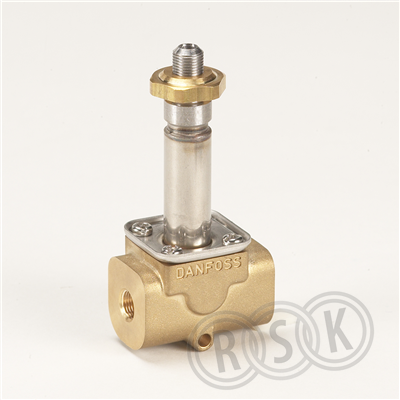

Magnetventil 3/2-vägs, G1/8", genomlopp 2mm. För styrning av bl.a snedsätesventil typ AV210. Använd 9W spolar typ BA till dessa 3/2 ventiler.
Magnetventil 3/2-vägs, G1/8", genomlopp 2mm. För styrning av bl.a snedsätesventil typ AV210. Använd 9W spolar typ BA till dessa 3/2 ventiler.
| RSK-nummer | 4528650 |
|---|---|
| Tillverkarens artikelnummer | 032U4901 |
| GTIN | 5702423179541 |
| Produkt | Magnetventil |
| Produktnamn | EV310B 2,0B |
| Dimension | G6 |
| Storlek | Kv 0,150m3/h |
| Tryck/Flöde/Temp | max 16bar |
| Effekt/Eldata | - |
| Funktion | 3/2-vägs NC, för bl.a AV210 |
| Utförande | invändig gänga, utan spole |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing |
| Standard | W.no2.04 |
| Övrig info | 2mm genomlopp |
| Tillverkarens produktsida | - |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | 032U4901 |
|---|
| GTIN | 5702423179541 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Ytskydd | Obehandlad |
| Material tätning | FPM/FKM (fluorgummi) |
| Dimension (Nominell diameter) | 1/8" (6) |
| Anslutning 1 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Anslutning 2 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Ventilgenomlopp | 2 mm |
| Max. tryckskillnad för AC modell | 20 bar |
| Max. tryckskillnad för DC modell | 20 bar |
| Min. differenstryck | 0 bar |
| Max. omgivningstemperatur | 40 °C |
| Modell/Utförande | Rak |
| Spänningsfri öppen | Nej |
| Max. viskositet | 50 cSt |
| Längd anslutning 1 | 45,5 mm |
| Höjd | 97,5 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702423179541 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 48 | ||
| Bredd (mm) | 46 | ||
| Höjd (mm) | 128 | ||
| Vikt (kg) | 0,348 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | - |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
|---|---|
| Prestandadeklaration (DOP) | https://www.rskdatabasen.se/infoDocs/CEDKL/cedkl_22_4528650.pdf |
