RSK-nr enhet: ST
Inlagd: 2005-11-03
RSK-nr enhet: ST

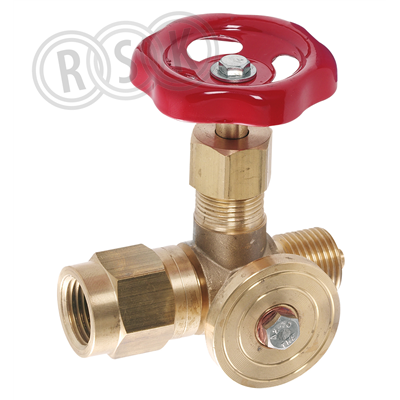

Impel kontrollmanometerventil typ 324 med kontrollfläns i mässing inklusive fiberpackning DN10 och plugg. Arbetstryck max 100bar. Max temp 185C.
Impel kontrollmanometerventil typ 324 med kontrollfläns i mässing inklusive fiberpackning DN10 och plugg. Arbetstryck max 100bar. Max temp 185C.
| RSK-nummer | 4622221 |
|---|---|
| Tillverkarens artikelnummer | 1000132415 |
| GTIN | 7331807072789 |
| Produkt | Kontrollmanometerventil |
| Produktnamn | BA 1324 |
| Dimension | G15 |
| Storlek | L=64mm |
| Tryck/Flöde/Temp | PN100 |
| Effekt/Eldata | - |
| Funktion | kontroll |
| Utförande | invändig/utvändig gänga, ratt |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 10 Mätinstrument |
| Tillverkarens artikelnummer | 1000132415 |
|---|
| GTIN | 7331807072789 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet hus/kapsling/stomme | Mässing CuZn40Pb2 (CW617N) |
| Ytskydd | Obehandlad |
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Anslutning 2 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Anslutningsmått 1 | 1/2" (15) |
| Inkl. spindelmutter och lödningsrö | Nej |
| Anslutningsmått 2 | 1/2" (15) |
| Med kopplingsmutter, anslutning 2 | Ja |
| Med anslutning för test/mätning | Ja |
| Typ av testanslutning | Fläns |
| Tryckklass | PN 100 |
| Max. arbetstryck vid 20°C (PN) | 100 bar |
| Max. medietemperatur (kontinuerlig) | 185 °C |
| Max. arbetstryck vid max. medietemperatur | 100 bar |
| Manövrering | Handratt |
| Längd anslutning 1 | 32 mm |
| Längd anslutning 2 | 25 mm |
| Höjd | 87 mm |
| Längd handtag / Diameter handratt | 58 mm |
| Konstruktionslängd | 64 mm |
| Nyckelvidd | 27 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 85 | ||
| Bredd (mm) | 70 | ||
| Höjd (mm) | 85 | ||
| Vikt (kg) | 0,423 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/mont_29_4622221.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/dos_29_4622221.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_29_4622221.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_29_4622221.pdf |
| RSK-nummer | 4622221 |
|---|---|
| Tillverkarens artikelnummer | 1000132415 |
| GTIN | 7331807072789 |
| Produkt | Kontrollmanometerventil |
| Produktnamn | BA 1324 |
| Dimension | G15 |
| Storlek | L=64mm |
| Tryck/Flöde/Temp | PN100 |
| Effekt/Eldata | - |
| Funktion | kontroll |
| Utförande | invändig/utvändig gänga, ratt |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 10 Mätinstrument |
| Tillverkarens artikelnummer | 1000132415 |
|---|
| GTIN | 7331807072789 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet hus/kapsling/stomme | Mässing CuZn40Pb2 (CW617N) |
| Ytskydd | Obehandlad |
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Anslutning 2 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Anslutningsmått 1 | 1/2" (15) |
| Inkl. spindelmutter och lödningsrö | Nej |
| Anslutningsmått 2 | 1/2" (15) |
| Med kopplingsmutter, anslutning 2 | Ja |
| Med anslutning för test/mätning | Ja |
| Typ av testanslutning | Fläns |
| Tryckklass | PN 100 |
| Max. arbetstryck vid 20°C (PN) | 100 bar |
| Max. medietemperatur (kontinuerlig) | 185 °C |
| Max. arbetstryck vid max. medietemperatur | 100 bar |
| Manövrering | Handratt |
| Längd anslutning 1 | 32 mm |
| Längd anslutning 2 | 25 mm |
| Höjd | 87 mm |
| Längd handtag / Diameter handratt | 58 mm |
| Konstruktionslängd | 64 mm |
| Nyckelvidd | 27 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 85 | ||
| Bredd (mm) | 70 | ||
| Höjd (mm) | 85 | ||
| Vikt (kg) | 0,423 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/mont_29_4622221.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/dos_29_4622221.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_29_4622221.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_29_4622221.pdf |
|
|
