RSK-nr enhet: ST
Inlagd: 2013-06-10
RSK-nr enhet: ST

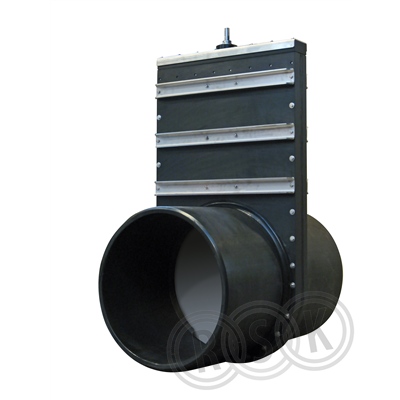

WaGate SVM-TG avstängningsventil används för att stänga av eller kontrollera vätskor i rörsystemet. För ensidigt vattentryck. Användning: spill-, dag- och processvatten samt slam i lätt flytande form. Ventilen är konstruerad för fullt genomlopp och med en självrensande ficka - för total stängning av ventilspaden. Ventilens topp kan demonteras för översyn. O-ringen mot stålspaden kan bytas.
WaGate SVM-TG avstängningsventil används för att stänga av eller kontrollera vätskor i rörsystemet. För ensidigt vattentryck. Användning: spill-, dag- och processvatten samt slam i lätt flytande form. Ventilen är konstruerad för fullt genomlopp och med en självrensande ficka - för total stängning av ventilspaden. Ventilens topp kan demonteras för översyn. O-ringen mot stålspaden kan bytas.
| RSK-nummer | 4255814 |
|---|---|
| Tillverkarens artikelnummer | V70076250 |
| GTIN | - |
| Produkt | Skjutspjällsventil |
| Produktnamn | WaGate Ventil SVM-TG DN/OD 250 |
| Dimension | DN250 |
| Storlek | - |
| Tryck/Flöde/Temp | 4bar, maxtemp +80°C |
| Effekt/Eldata | - |
| Funktion | för avlopps-/processvatten |
| Utförande | - |
|---|---|
| Färg | svart |
| Ytbehandling | - |
| Material | PE/syrafast stål/EPDM/NBR |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://wapro.com/sv/produkter/wagate-avstangningsventiler |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | V70076250 |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | https://wapro.com/sv/produkter/wagate-avstangningsventiler |
|---|
| Material hus/kapsling/stomme | HDPE (högdensitetspolyeten/PE-H) |
|---|---|
| Materialkvalitet hus/kapsling/stomme | Syrafast stål 316 (1.4401) |
| Dimension (Nominell diameter) | DN 250 |
| Utvändig rördiameter alla anslutningar | 250 mm |
| Tryckklass | PN 4 |
| Material spjällblad | Rostfritt stål |
| Ensidigt tätande | Ja |
| Manövrering | Handratt |
| Stigande spindel och/eller ratt | Nej |
| Material spindel | Rostfritt stål |
| Tätning | EPDM (etenpropengummi) |
| Max. tryck spjällblad | 4 bar |
| Bygglängd | 596 mm |
| Max. differenstryck vid 20°C | 4 bar |
| Medietemperatur (kontinuerlig) | -50 - 80 °C |
| Längd anslutning 1 | 288 mm |
| Längd anslutning 2 | 308 mm |
| Bredd | 330 mm |
| Höjd | 753 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Pall | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 596 | ||
| Bredd (mm) | 330 | ||
| Höjd (mm) | 703 | ||
| Vikt (kg) | 25,9 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_700_4255814.pdf |
|---|---|
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_700_4255814.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_700_4255814.pdf |
