RSK-nr enhet: ST
Inlagd: 2014-07-25
RSK-nr enhet: ST

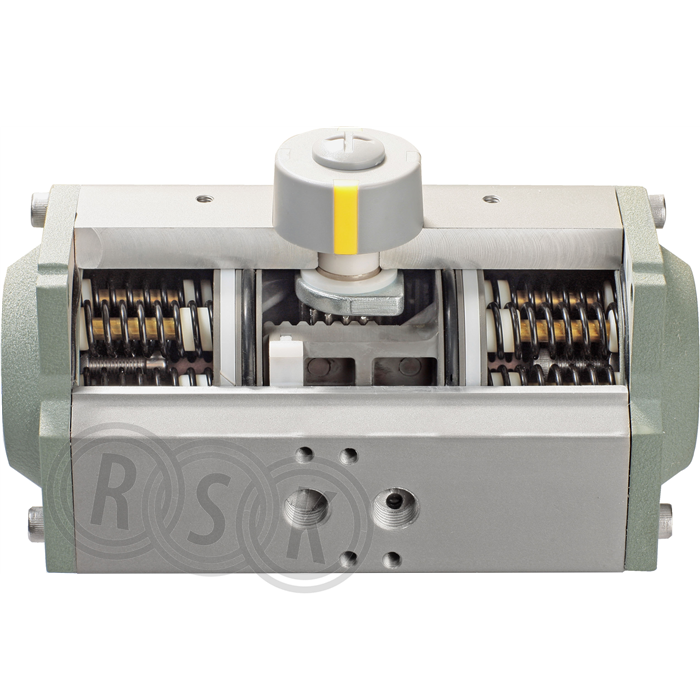

Pneumatiskt manöverdon, enkelverkande ISO5211/DIN 3337, F05/F07, 14 MM, 12 fjädrar. Gränssnitt för magnetventil, axelns överdel och toppborrningen för montering av tillbehör följer standarden VDI/VDE-3845, NAMUR.
Pneumatiskt manöverdon, enkelverkande ISO5211/DIN 3337, F05/F07, 14 MM, 12 fjädrar. Gränssnitt för magnetventil, axelns överdel och toppborrningen för montering av tillbehör följer standarden VDI/VDE-3845, NAMUR.
| RSK-nummer | 4659468 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 7350027279587 |
| Produkt | Manöverdon |
| Produktnamn | AVi 2400 |
| Dimension | - |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | - |
| Funktion | pneumatiskt, enkelverkande |
| Utförande | HTS-075 |
|---|---|
| Färg | aluminium |
| Ytbehandling | - |
| Material | aluminium |
| Standard | ISO5211/DIN3337 |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 7350027279587 |
|---|
| Tillverkarens produktsida | - |
|---|
| Modell/Utförande | Vridande |
|---|---|
| Lufttillförselanslutning | NAMUR |
| Med ändkontakter | Nej |
| Hjälpkontakter | Nej |
| Fjäderretur | Ja |
| Inställbart arbetsområde | Ja |
| Lämplig för manuell drift | Ja |
| Vridmoment | 30,7 Nm |
| Max. rotationsvinkel | 90 ° |
| Anslutning montageläns | ISO 5211 |
| Anslutning toppfläns | NAMUR |
| Material hus/kapsling/stomme | Aluminium |
| Kapslingsklass (IP) | IP65 |
| Omgivningstemperatur | 0 - 120 °C |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 7350027279587 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 250 | ||
| Bredd (mm) | 130 | ||
| Höjd (mm) | 155 | ||
| Vikt (kg) | 3,2 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_49_4659468.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_49_4659468.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_49_4659468.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_49_4659466.pdf |
