RSK-nr enhet: ST
Inlagd: 1991-03-01
RSK-nr enhet: ST

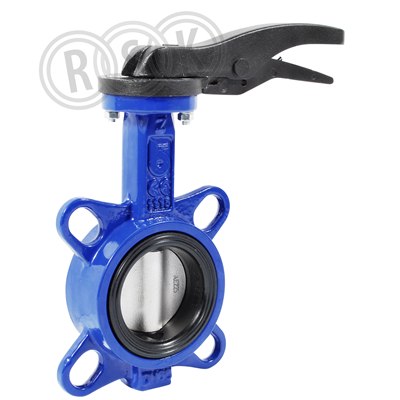

BA 115E spjäll av rostfritt stål, tätningsring av EPDM, med spak
BA 115E spjäll av rostfritt stål, tätningsring av EPDM, med spak
| RSK-nummer | 4650003 |
|---|---|
| Tillverkarens artikelnummer | 0411501000 |
| GTIN | 7331807029653 |
| Produkt | Vridspjällsventil |
| Produktnamn | BA115TE |
| Dimension | DN100 |
| Storlek | - |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | för inspänning |
| Utförande | Wafer, handtag |
|---|---|
| Färg | blå |
| Ytbehandling | epoxybehandlad |
| Material | gjutjärn, rostfritt spjäll |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | 0411501000 |
|---|
| GTIN | 7331807029653 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Gjutjärn |
|---|---|
| Materialkvalitet | Gjutstål |
| Ytskydd | Lackerad |
| Genomlopp | 100 mm |
| Spjällblad | Ja |
| Material spjällblad | Rostfritt stål |
| Materialkvalitet spjällblad | Rostfritt stål 304 (1.4301) |
| Dimension (Nominell diameter) | DN 100 |
| Anslutningar | Inspänning (Wafer) |
| Tryckklass | PN 16 |
| Tryckklass fläns (flänsborrning) | PN 16 |
| Manövrering | Handtag/Spak |
| Tätning | EPDM (etenpropengummi) |
| Material spindel | Rostfritt stål |
| Materialkvalitet spindel | Övrigt |
| Material spindeltätning, primär | EPDM (etenpropengummi) |
| Ventiltyp | Centrisk |
| Husisolering | Utbytbar |
| Konstruktionslängd | 52 mm |
| Längd anslutning 1 | 0 mm |
| Längd anslutning 2 | 0 mm |
| Manövreringshöjd | 30 mm |
| Längd manövreringselement | 259 mm |
| Max. differenstryck vid 20°C | 16 bar |
| Medietemperatur (kontinuerlig) | -20 - 130 °C |
| UL-märkt | Nej |
| ULC-märkt | Nej |
| FM-märkt | Nej |
| LPCB-märkt | Nej |
| Brandsäker | Nej |
| QA-märkt gas | Nej |
| Typgodkänd enligt BBR/EKS | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 52 | ||
| Bredd (mm) | 160 | ||
| Höjd (mm) | 295 | ||
| Vikt (kg) | 3,76 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_29_4650003.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_29_4650003.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_29_4650003.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_29_4650003.pdf |
