Avaktiverad 2021-11-30
Ersättningsartikel saknas
RSK-nr enhet: ST
Inlagd: 1999-11-02
RSK-nr enhet: ST

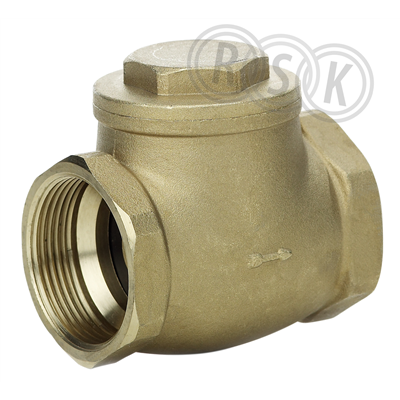

BA klaffbackventil typ 184 är avsedd för vätskor där den förhindrar återströmning. Kan monteras såväl vertikalt som horisontellt. Max arbetstemperatur 100C Ventilhus Mässing Ventilklaff Mässing Lock Mässing Lockpackning O-ring , NBR Mjuktätning Gummi NBR 184-GO Metalltätning Mässing 184-MO
BA klaffbackventil typ 184 är avsedd för vätskor där den förhindrar återströmning. Kan monteras såväl vertikalt som horisontellt. Max arbetstemperatur 100C Ventilhus Mässing Ventilklaff Mässing Lock Mässing Lockpackning O-ring , NBR Mjuktätning Gummi NBR 184-GO Metalltätning Mässing 184-MO
| RSK-nummer | 4950159 |
|---|---|
| Tillverkarens artikelnummer | 0518411000 |
| GTIN | 7331807044243 |
| Produkt | Klaffbackventil |
| Produktnamn | 184MO |
| Dimension | G100 |
| Storlek | - |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | 100°C |
| Utförande | metalltätning, invändig gänga |
|---|---|
| Färg | - |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 0518411000 |
|---|
| GTIN | 7331807044243 |
|---|
| Tillverkarens produktsida | - |
|---|
| Materialkvalitet | Övrigt |
|---|---|
| Ytskydd | Obehandlad |
| Dimension (Nominell diameter) | 4" (100) |
| Utvändig rördiameter alla anslutningar | 100 mm |
| Anslutningar | Invändig gänga Rc, konisk (ISO 7-1 / EN 10226-1) |
| Tryckklass | PN 16 |
| Modell/Utförande | Rak |
| Ventiltyp | Klaff |
| Lågt ljud | Ja |
| Tätning | Övrigt |
| Med balansvikt | Nej |
| Med stängningsfjäder | Nej |
| Max. arbetstryck vid 20°C (PN) | 16 bar |
| FM-märkt | Nej |
| UL-märkt | Nej |
| ULC-märkt | Nej |
| LPCB-märkt | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 180 | ||
| Bredd (mm) | 208 | ||
| Höjd (mm) | 200 | ||
| Vikt (kg) | 5,31 | ||
Mellan |
|||
| Antal i FP | 2 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 290 | ||
| Bredd (mm) | 255 | ||
| Höjd (mm) | 190 | ||
| Vikt (kg) | 10,88 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_29_4950159.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/dos_29_4950159.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_29_4950159.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_29_4950159.pdf |
