RSK-nr enhet: ST
Inlagd: 1985-01-18
RSK-nr enhet: ST

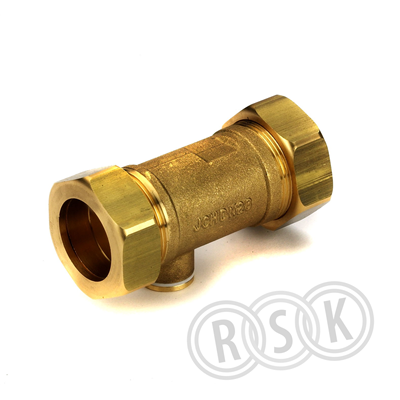

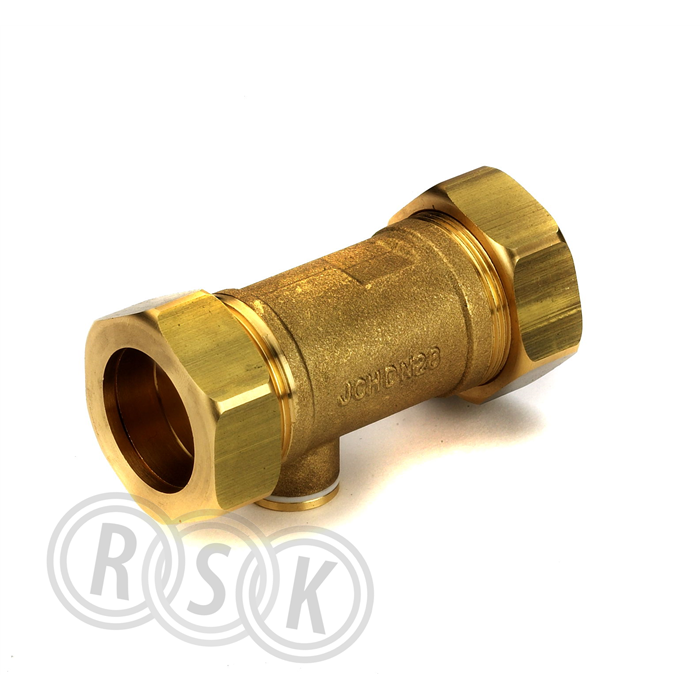

Hus av avzinkningshärdig mässing med klämringskoppling och fjäderbelastad kolv av POM och O-ringstätningsring av NBR. Öppningstrycket är lågt, endast 1 kPa och strömningsförlusterna låga. Vid strömning trycks kolvkäglan mot ändstoppet och ventilen är vibrations- och ljudlös genom patenterad styrning. Konstruktionen medger stora flödesändringar utan funktionsstörning. PN 16, arbetstemperatur –10°C - +90°C.
Hus av avzinkningshärdig mässing med klämringskoppling och fjäderbelastad kolv av POM och O-ringstätningsring av NBR. Öppningstrycket är lågt, endast 1 kPa och strömningsförlusterna låga. Vid strömning trycks kolvkäglan mot ändstoppet och ventilen är vibrations- och ljudlös genom patenterad styrning. Konstruktionen medger stora flödesändringar utan funktionsstörning. PN 16, arbetstemperatur –10°C - +90°C.
| RSK-nummer | 4960977 |
|---|---|
| Tillverkarens artikelnummer | 2294-028 |
| GTIN | - |
| Produkt | Backventil |
| Produktnamn | IA294 |
| Dimension | 28mm |
| Storlek | - |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | klämring |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | AZH-mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | http://jchansen.dk/www/Pub1444.asp |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 2294-028 |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | http://jchansen.dk/www/Pub1444.asp |
|---|
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 90 | ||
| Bredd (mm) | 30 | ||
| Höjd (mm) | 30 | ||
| Vikt (kg) | 0,318 | ||
Mellan |
|||
| Antal i FP | 10 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 260 | ||
| Bredd (mm) | 145 | ||
| Höjd (mm) | 80 | ||
| Vikt (kg) | 3,4 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_948_4960977.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_948_4960977.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_948_4960977.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_948_4960977.pdf |
