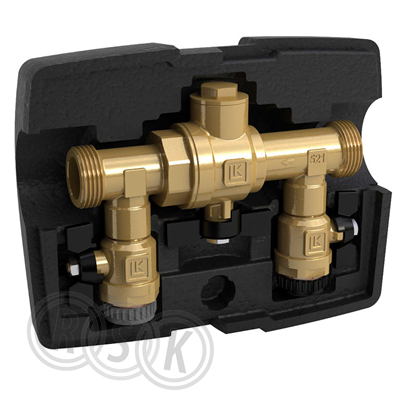

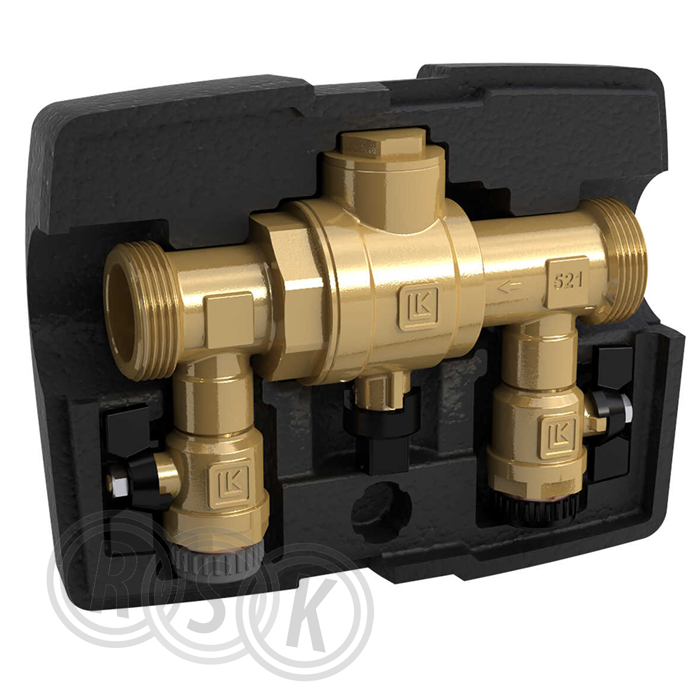

LK 521 MultiFill® är en kompakt kombinationsventil för enkel påfyllning av köldbärarvätska i kollektorslangen till markvärmepumpar. Ventilen har ett filter som skyddar förångaren mot eventuella partiklar. I utförande G25 och G32 levereras ventilen med en isolering som skydd mot kondens och eventuell isbildning. I utförande G50 levereras ventilen utan isolering. Ventilens kompakta konstruktion gör den installationsvänlig även i trånga utrymmen. LK 521 MultiFill® kan även användas i andra applikationer med behov av påfyllning och filtrering. Pilar på ventilhuset anger flödesriktning. Ventilen bör isoleras med den medlevererade isoleringen. Vatten - Glykolinblandning max. 50% Vatten - Etanolinblandning 30% Arbetstemperatur: Min. -20°C/Max. +60°C Utöver rengöring av filtret krävs inget underhåll. Rengöring av filtret bör utföras direkt efter installation, efter en månad och därefter vartannat år eller vid påfyllning av vätska i systemet. Kontrollera installationen regelbundet.
LK 521 MultiFill® är en kompakt kombinationsventil för enkel påfyllning av köldbärarvätska i kollektorslangen till markvärmepumpar. Ventilen har ett filter som skyddar förångaren mot eventuella partiklar. I utförande G25 och G32 levereras ventilen med en isolering som skydd mot kondens och eventuell isbildning. I utförande G50 levereras ventilen utan isolering. Ventilens kompakta konstruktion gör den installationsvänlig även i trånga utrymmen. LK 521 MultiFill® kan även användas i andra applikationer med behov av påfyllning och filtrering. Pilar på ventilhuset anger flödesriktning. Ventilen bör isoleras med den medlevererade isoleringen. Vatten - Glykolinblandning max. 50% Vatten - Etanolinblandning 30% Arbetstemperatur: Min. -20°C/Max. +60°C Utöver rengöring av filtret krävs inget underhåll. Rengöring av filtret bör utföras direkt efter installation, efter en månad och därefter vartannat år eller vid påfyllning av vätska i systemet. Kontrollera installationen regelbundet.
| RSK-nummer | 6246343 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 7331590042839 |
| Produkt | Kombinationsventil |
| Produktnamn | LK 521 MultiFill |
| Dimension | G25 |
| Storlek | - |
| Tryck/Flöde/Temp | - |
| Effekt/Eldata | - |
| Funktion | påfyllning av köldbärarvätska |
| Utförande | utvändig gänga |
|---|---|
| Färg | mässing/svart |
| Ytbehandling | - |
| Material | mässing |
| Standard | EN12165 CW617N |
| Övrig info | - |
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77769067.aspx |
| RSK flik | 15 Pannor/Brännare/Värmepumpar/Kyla/Fjärrvärme |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 7331590042839 |
|---|
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77769067.aspx |
|---|
| Ytskydd | Obehandlad |
|---|---|
| Dimension anslutning 1 | 1" (25) |
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Dimension anslutning 2 | 3/4" (20) |
| Anslutning 2 | Övrigt |
| Max. arbetstryck vid 20°C (PN) | 10 bar |
| Max. medietemperatur (kontinuerlig) | 60 °C |
| Manövrering | Klack |
| Tätningselement | Kula |
| Med nyckel | Ja |
| Med manometer | Nej |
| Med överfyllnadsskydd | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 7331590042839 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 220 | ||
| Bredd (mm) | 175 | ||
| Höjd (mm) | 80 | ||
| Vikt (kg) | 1,32 | ||
Mellan |
|||
| Antal i FP | 12 | ||
| GTIN FP | 7331590042846 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 540 | ||
| Bredd (mm) | 370 | ||
| Höjd (mm) | 230 | ||
| Vikt (kg) | 16,5 | ||
Topp |
|||
| Antal i FP | 192 | ||
| GTIN FP | 7331590042853 | ||
| Förpackningstyp | Pall | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 1200 | ||
| Bredd (mm) | 800 | ||
| Höjd (mm) | 1100 | ||
| Vikt (kg) | 286 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_123_6246343.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_123_6246343.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562742758-00149 v2.pdf |
