RSK-nr enhet: ST
Inlagd: 2010-11-16
RSK-nr enhet: ST

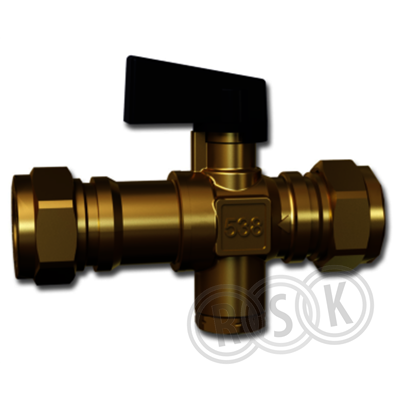

Påfyllningsventil t.ex. till värmesystem.Ventilhus i avzinkningshärdig mässing, med rakt genomlopp. Ventilen har integrerad avstängnings- och backventil. Återströmningsskydd av typ EA enligt EN 1717. Avstängningsventilen har fast kägla vilket säkerställer öppning även vid låga differenstryck. Röranslutning med klämringskoppling 15 mm, alt G15 utvändig gänga med borttagen mutter. Inloppssidan även utformad för LKs system med O-ringstätning. Arbetstemperatur: Min. +5°C/Max. +90°C Max. arbetstryck: 1,0 MPa (10 bar)
Påfyllningsventil t.ex. till värmesystem.Ventilhus i avzinkningshärdig mässing, med rakt genomlopp. Ventilen har integrerad avstängnings- och backventil. Återströmningsskydd av typ EA enligt EN 1717. Avstängningsventilen har fast kägla vilket säkerställer öppning även vid låga differenstryck. Röranslutning med klämringskoppling 15 mm, alt G15 utvändig gänga med borttagen mutter. Inloppssidan även utformad för LKs system med O-ringstätning. Arbetstemperatur: Min. +5°C/Max. +90°C Max. arbetstryck: 1,0 MPa (10 bar)
| RSK-nummer | 4892982 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 7331590025276 |
| Produkt | Påfyllnadsventil |
| Produktnamn | LK 538 Påfyllningsventil |
| Dimension | 15 mm |
| Storlek | - |
| Tryck/Flöde/Temp | PN10 |
| Effekt/Eldata | - |
| Funktion | för påfyllnad av värmesystem |
| Utförande | med inspektionsbar backventil |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | AZH-mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77747347.aspx |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 7331590025276 |
|---|
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77747347.aspx |
|---|
| Ytskydd | Obehandlad |
|---|---|
| Dimension anslutning 1 | Övrigt |
| Utvändig rördiameter anslutning 1 | 15 mm |
| Anslutning 1 | Klämring |
| Dimension anslutning 2 | Övrigt |
| Utvändig rördiameter anslutning 2 | 15 mm |
| Anslutning 2 | Övrigt |
| Max. arbetstryck vid 20°C (PN) | 10 bar |
| Max. medietemperatur (kontinuerlig) | 90 °C |
| Manövrering | Handtag/Spak |
| Tätningselement | Kula |
| Med manometer | Nej |
| Med överfyllnadsskydd | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 7331590046431 | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 90 | ||
| Bredd (mm) | 70 | ||
| Höjd (mm) | 35 | ||
| Vikt (kg) | 0,18 | ||
Mellan |
|||
| Antal i FP | 50 | ||
| GTIN FP | 7331590046448 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 472 | ||
| Bredd (mm) | 372 | ||
| Höjd (mm) | 86 | ||
| Vikt (kg) | 9 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_123_4892982.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_123_4892982.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562742758-00070 v2.pdf |
