RSK-nr enhet: ST
Inlagd: 2015-11-03
RSK-nr enhet: ST

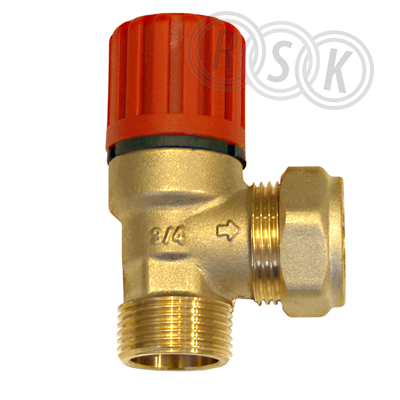

Säkerhetsventil Avi 1895 mässing CW617N, 1,5bar öppningstryck, max 120°C, 22mm klämringkoppling på utblås, glykolblanding max 50%
Säkerhetsventil Avi 1895 mässing CW617N, 1,5bar öppningstryck, max 120°C, 22mm klämringkoppling på utblås, glykolblanding max 50%
| RSK-nummer | 5075028 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | - |
| Produkt | Säkerhetsventil |
| Produktnamn | AVI 1895 |
| Dimension | G20/22mm |
| Storlek | - |
| Tryck/Flöde/Temp | PN10/1,5bar |
| Effekt/Eldata | - |
| Funktion | för värme-/kylsystem |
| Utförande | utvändig gänga/klämring 22mm |
|---|---|
| Färg | mässing/röd |
| Ytbehandling | - |
| Material | mässing |
| Standard | CW617N |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | - |
|---|
| Modell/Utförande | Rätvinklad |
|---|---|
| Material hus/kapsling/stomme | Mässing |
| Materialkvalitet | Mässing CuZn40Pb2 (CW617N) |
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Dimension anslutning 1 | 3/4" (20) |
| Anslutning 2 | Klämring |
| Utvändig rördiameter anslutning 2 | 22 mm |
| Tryckklass | PN 10 |
| Max. arbetstryck vid 20°C (PN) | 1,5 bar |
| Medietemperatur (kontinuerlig) | 0 - 120 °C |
| Ytskydd | Obehandlad |
| Tätning | EPDM (etenpropengummi) |
| Överflödestryck | 1,5 - 1,5 bar |
| Lämplig för värme | Ja |
| Lämplig för kyla | Ja |
| Lämplig för tappvarmvatten | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 58 | ||
| Bredd (mm) | 32 | ||
| Höjd (mm) | 80 | ||
| Vikt (kg) | 0,174 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_49_5075025.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_49_5075025.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_49_5075025.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_49_5075025.pdf |
