RSK-nr enhet: ST
Inlagd: 2009-10-30
RSK-nr enhet: ST

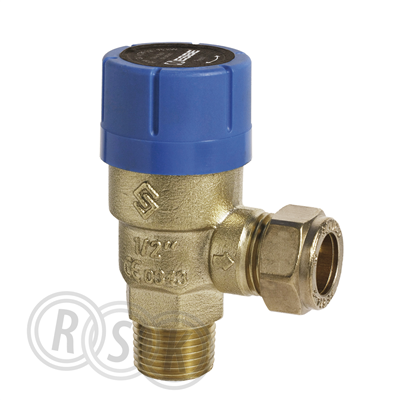

Säkerhetsventil avsedd för att säkra tappvattenregleringar mot övertryck. Utvändigt gängade inloppsanslutningar försedda med klämringskopplingar på utloppet. Vid valet av säkerhetsventil måste den effekt som anges på säkerhetsventilen vara större än kärlets nominella effekt. ESBE säkerhetsventiler är försedda med CE-märkning. Max. driftstemperatur 95°C.
Säkerhetsventil avsedd för att säkra tappvattenregleringar mot övertryck. Utvändigt gängade inloppsanslutningar försedda med klämringskopplingar på utloppet. Vid valet av säkerhetsventil måste den effekt som anges på säkerhetsventilen vara större än kärlets nominella effekt. ESBE säkerhetsventiler är försedda med CE-märkning. Max. driftstemperatur 95°C.
| RSK-nummer | 5003211 |
|---|---|
| Tillverkarens artikelnummer | 36020400 |
| GTIN | 7330193041157 |
| Produkt | Säkerhetsventil |
| Produktnamn | VSB132 |
| Dimension | G15 / 15mm |
| Storlek | - |
| Tryck/Flöde/Temp | PN16, 0,9MPa |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | utvändig gänga / klämring |
|---|---|
| Färg | mässing, blå huv |
| Ytbehandling | - |
| Material | mässing DZR |
| Standard | PED2014/68/EU artikel 4.3 |
| Övrig info | - |
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/komplementprodukter/vsb100 |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 36020400 |
|---|
| GTIN | 7330193041157 |
|---|
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/komplementprodukter/vsb100 |
|---|
| Modell/Utförande | Rätvinklad |
|---|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Anslutning 1 | Övrigt |
| Dimension anslutning 1 | DN 15 |
| Anslutning 2 | Klämring |
| Dimension anslutning 2 | Övrigt |
| Tryckklass | PN 16 |
| Ytskydd | Obehandlad |
| Överflödestryck | 6 - 10 bar |
| Lämplig för kontinuerlig drift | Ja |
| Längd anslutning 1 | 40,5 mm |
| Längd anslutning 2 | 34 mm |
| Höjd | 81,2 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 70 | ||
| Bredd (mm) | 46 | ||
| Höjd (mm) | 102 | ||
| Vikt (kg) | 0,206 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/mont_218_5003208_gruppfil.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_218_5003208.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_218_5003208.pdf |
| EU-försäkran (DoC) | https://www.rskdatabasen.se/infoDocs/DOC/DOC_218_5003208.pdf |
