RSK-nr enhet: ST
Inlagd: 1985-01-18
RSK-nr enhet: ST

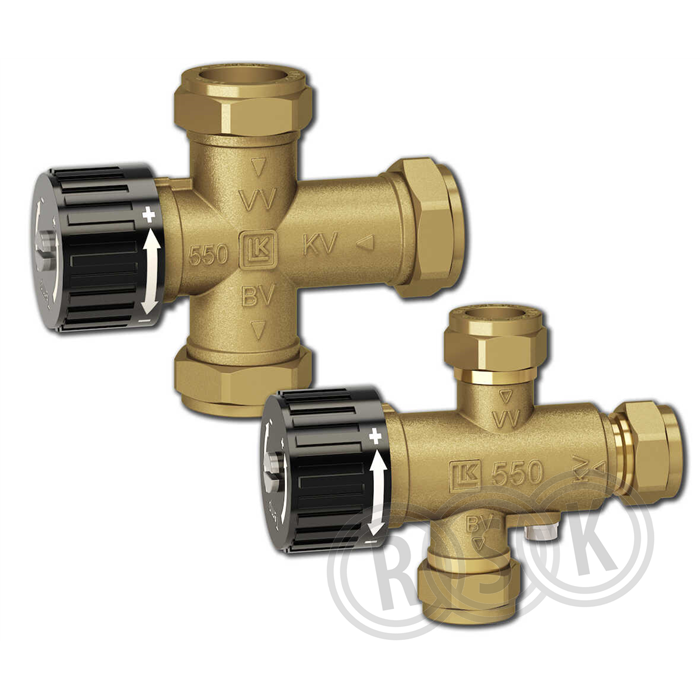

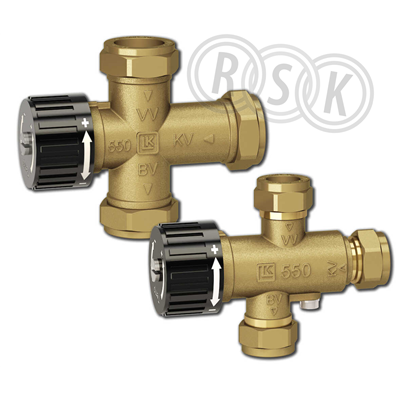

LK 550 AquaMix är en blandningsventil för varmvattenberedning med en termisk insats som reglerar tillförseln av kallvatten så att önskad temperatur uppnås. Med en backventil installerad i kallvattenledningen förhindras självcirkulation - se under tillbehör. Ventilerna i dimension G ½” utvändig gänga samt 15 mm klämringskoppling har en luftskruv för enkel tömning av mindre varmvattenberedare. Pilar på ventilhuset anger flödesriktning. KV = inkommande kallvatten VV = inkommande hetvatten BV = utgående varmvatten Arbetstemperatur: Min. +5°C/Max. +90°C Blandingstemperatur: Min. +38°C/Max. +65°C Max. arbetstryck: 1,0 MPa (10 bar)
LK 550 AquaMix är en blandningsventil för varmvattenberedning med en termisk insats som reglerar tillförseln av kallvatten så att önskad temperatur uppnås. Med en backventil installerad i kallvattenledningen förhindras självcirkulation - se under tillbehör. Ventilerna i dimension G ½” utvändig gänga samt 15 mm klämringskoppling har en luftskruv för enkel tömning av mindre varmvattenberedare. Pilar på ventilhuset anger flödesriktning. KV = inkommande kallvatten VV = inkommande hetvatten BV = utgående varmvatten Arbetstemperatur: Min. +5°C/Max. +90°C Blandingstemperatur: Min. +38°C/Max. +65°C Max. arbetstryck: 1,0 MPa (10 bar)
| RSK-nummer | 4920708 |
|---|---|
| Tillverkarens artikelnummer | - |
| GTIN | 7331590010401 |
| Produkt | Blandningsventil |
| Produktnamn | LK 550 Blandningsventil |
| Dimension | 22mm |
| Storlek | - |
| Tryck/Flöde/Temp | PN10 |
| Effekt/Eldata | - |
| Funktion | - |
| Utförande | - |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | AZH-mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77747349.aspx |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | - |
|---|
| GTIN | 7331590010401 |
|---|
| Tillverkarens produktsida | https://www.lksystems.se/sv/_77747349.aspx |
|---|
| Modell/Utförande | Utanpåliggande |
|---|---|
| Anslutning tillopp | Klämring |
| Anslutningsdimension tillopp | 1/2" |
| Anslutning utlopp till tappställen | Övrigt |
| Dimension utlopp tappställen | 1/2" |
| Med kopplingar | Ja |
| Kopplingar avstängningsbara | Nej |
| Med avstängningsventil | Ja |
| Med filter | Nej |
| Med fästögla för frontvägginstallation | Nej |
| Material handtag | Plast |
| Förlängningssats tillgänglig | Nej |
| Termostatisk | Ja |
| Justerbart temperaturområde tappvarmvatten | 38 - 65 °C |
| Med temperaturbegränsning | Ja |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 7331590046011 | ||
| Förpackningstyp | Påse | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 110 | ||
| Bredd (mm) | 85 | ||
| Höjd (mm) | 40 | ||
| Vikt (kg) | 0,45 | ||
Mellan |
|||
| Antal i FP | 20 | ||
| GTIN FP | 7331590046028 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | - | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | |||
| Djup (mm) | 285 | ||
| Bredd (mm) | 190 | ||
| Höjd (mm) | 246 | ||
| Vikt (kg) | 9 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_123_4920708.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_123_4920708.pdf |
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5562742758-00311 v1.pdf |
