RSK-nr enhet: ST
Inlagd: 2009-10-07
RSK-nr enhet: ST

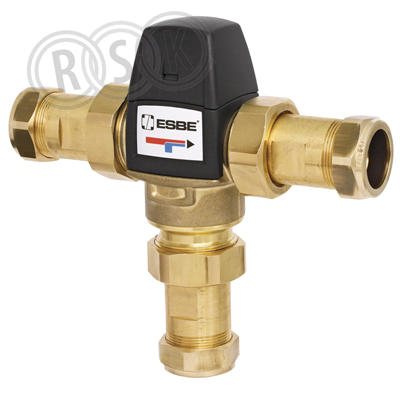

Blandningsventil serie VTA520 som erbjuder en hög flödeskapacitet och god funktionalitet för universella applikationer, tex tappvattenreglering med eller utan VVC -varmvattencirkulation. Likvärdig med serie VTA550 men kopplingsbilden skiljer. Max. differenstryck 0,3MPa. Max.kontinuerlig driftstemperatur 95°C, kortvarigt 100°C.
Blandningsventil serie VTA520 som erbjuder en hög flödeskapacitet och god funktionalitet för universella applikationer, tex tappvattenreglering med eller utan VVC -varmvattencirkulation. Likvärdig med serie VTA550 men kopplingsbilden skiljer. Max. differenstryck 0,3MPa. Max.kontinuerlig driftstemperatur 95°C, kortvarigt 100°C.
| RSK-nummer | 4923734 |
|---|---|
| Tillverkarens artikelnummer | 31621700 |
| GTIN | 7330193040259 |
| Produkt | Blandningsventil |
| Produktnamn | VTA523 |
| Dimension | DN25/G32/28mm |
| Storlek | Kvs3,4 |
| Tryck/Flöde/Temp | PN10 |
| Effekt/Eldata | - |
| Funktion | 45-65°C |
| Utförande | klämkoppel |
|---|---|
| Färg | mässing, svart huv |
| Ytbehandling | - |
| Material | mässing DZR |
| Standard | PED2014/68/EU artikel 4.3 |
| Övrig info | 2 backventiler ingår |
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/blandningsventiler/vta320-vta520 |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 31621700 |
|---|
| GTIN | 7330193040259 |
|---|
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/blandningsventiler/vta320-vta520 |
|---|
| Modell/Utförande | Utanpåliggande |
|---|---|
| Anslutning tillopp | Klämring |
| Anslutningsdimension tillopp | 28 mm |
| Anslutning utlopp till tappställen | Klämanslutning |
| Dimension utlopp tappställen | 28 mm |
| Med avstängningsventil | Nej |
| Med filter | Nej |
| Med fästögla för frontvägginstallation | Nej |
| Förlängningssats tillgänglig | Nej |
| Termostatisk | Ja |
| Justerbart temperaturområde tappvarmvatten | 45 - 65 °C |
| Med temperaturbegränsning | Nej |
| Temperaturspärr (38°C) | Nej |
| Max. temperatur inlopp | 95 °C |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 226 | ||
| Bredd (mm) | 98 | ||
| Höjd (mm) | 84 | ||
| Vikt (kg) | 1,853 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_218_4923718.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_218_4923568.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_218_4923718.pdf |
| EU-försäkran (DoC) | https://www.rskdatabasen.se/infoDocs/DOC/DOC_218_4923568.pdf |
