Avaktiverad 2020-11-25
Ersättningsartikel saknas
RSK-nr enhet: ST
Inlagd: 2009-10-07
RSK-nr enhet: ST

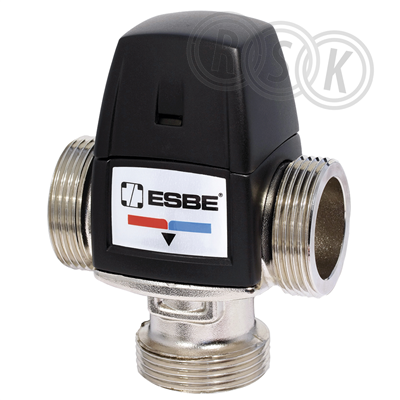

Blandningsventil serie VTA560 är framtagen för att svara mot marknadens hårdaste krav när det gäller reglernoggrannhet, snabb reaktion och säker funktion med hög flödeskapacitet oberoende av tryckvariationer. Serien är i första hand avsedd för noggrann reglering av tappvattentemperaturen vid tappställen eller duschar där ingen ytterligare armatur för temperaturreglering finns. Med skållningssäker funktion. Likvärdig med serie VTA530 men kopplingsbilden skiljer. Max. differenstryck 0,3MPa. Max.kontinuerlig driftstemperatur 95°C, kortvarigt 100°C. Förnicklad yta.
Blandningsventil serie VTA560 är framtagen för att svara mot marknadens hårdaste krav när det gäller reglernoggrannhet, snabb reaktion och säker funktion med hög flödeskapacitet oberoende av tryckvariationer. Serien är i första hand avsedd för noggrann reglering av tappvattentemperaturen vid tappställen eller duschar där ingen ytterligare armatur för temperaturreglering finns. Med skållningssäker funktion. Likvärdig med serie VTA530 men kopplingsbilden skiljer. Max. differenstryck 0,3MPa. Max.kontinuerlig driftstemperatur 95°C, kortvarigt 100°C. Förnicklad yta.
| RSK-nummer | 4923769 |
|---|---|
| Tillverkarens artikelnummer | 31681000 |
| GTIN | 7330193040600 |
| Produkt | Blandningsventil |
| Produktnamn | VTA562 |
| Dimension | DN20/G25 |
| Storlek | Kvs 2,3 |
| Tryck/Flöde/Temp | PN10 |
| Effekt/Eldata | - |
| Funktion | 5-50°C |
| Utförande | utvändig gänga |
|---|---|
| Färg | - |
| Ytbehandling | - |
| Material | - |
| Standard | En1111, NF079 |
| Övrig info | - |
| Tillverkarens produktsida | http://www.esbe.eu/se/sv-se/produkter/blandningsventiler/vta360-vta560 |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 31681000 |
|---|
| GTIN | 7330193040600 |
|---|
| Tillverkarens produktsida | http://www.esbe.eu/se/sv-se/produkter/blandningsventiler/vta360-vta560 |
|---|
| Dimension (Nominell diameter) | DN 20 |
|---|---|
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 2 | Nej |
| Tryckklass | PN 10 |
| Inställningsområde temperatur | 35 - 50 °C |
| Minsta flöde | Ja |
| Desinfektionsfunktion | Ingen |
| Med avtappningsventil | Nej |
| Med lägesindikator | Ja |
| Inställning kan låsas | Ja |
| Längd anslutning 1 | 42 mm |
| Längd anslutning 2 | 42 mm |
| Höjd handtag/handratt | 50 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | oförpackat/lösgods | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 84 | ||
| Bredd (mm) | 110 | ||
| Höjd (mm) | 56 | ||
| Vikt (kg) | 0,78 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_218_4923718.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_218_4923565.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/bvd_218_4923763_gruppfil.pdf |
| Certifikat | https://www.rskdatabasen.se/infoDocs/TYPG/TYPG_218_4923563.pdf |
