RSK-nr enhet: ST
Inlagd: 2009-10-07
RSK-nr enhet: ST

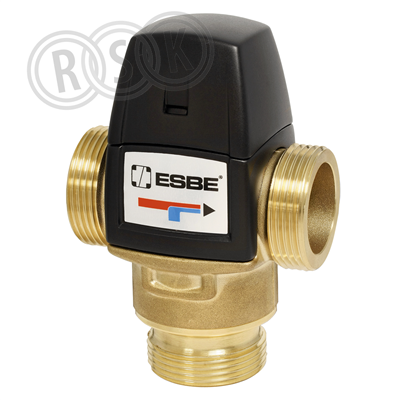

Blandningsventil serie VTS520 erbjuder en hög flödeskapacitet och god funktionalitet för tappvattensystem anslutna till solvärmesystem med höga vattentemperaturer. Likvärdig med serie VTS550 men kopplingsbilden skiljer. Max. differenstryck 0,3MPa. Max. kontinuerlig driftstemperatur 110°C, kortvarigt 120°C.
Blandningsventil serie VTS520 erbjuder en hög flödeskapacitet och god funktionalitet för tappvattensystem anslutna till solvärmesystem med höga vattentemperaturer. Likvärdig med serie VTS550 men kopplingsbilden skiljer. Max. differenstryck 0,3MPa. Max. kontinuerlig driftstemperatur 110°C, kortvarigt 120°C.
| RSK-nummer | 4923778 |
|---|---|
| Tillverkarens artikelnummer | 31720400 |
| GTIN | 7330193040693 |
| Produkt | Blandningsventil |
| Produktnamn | VTS522 |
| Dimension | DN25/G32 |
| Storlek | Kvs 3,5 |
| Tryck/Flöde/Temp | PN10 |
| Effekt/Eldata | - |
| Funktion | 50-75°C |
| Utförande | utvändig gänga |
|---|---|
| Färg | mässing, svart huv |
| Ytbehandling | - |
| Material | mässing DZR |
| Standard | PED2014/68/EU artikel 4.3 |
| Övrig info | - |
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/blandningsventiler/vts520 |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 31720400 |
|---|
| GTIN | 7330193040693 |
|---|
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/blandningsventiler/vts520 |
|---|
| Modell/Utförande | Utanpåliggande |
|---|---|
| Anslutning tillopp | Utvändig gänga |
| Anslutningsdimension tillopp | 1 1/4" |
| Anslutning utlopp till tappställen | Utvändig gänga |
| Dimension utlopp tappställen | 1 1/4" |
| Med avstängningsventil | Nej |
| Med filter | Nej |
| Med fästögla för frontvägginstallation | Nej |
| Förlängningssats tillgänglig | Nej |
| Termostatisk | Ja |
| Justerbart temperaturområde tappvarmvatten | 50 - 75 °C |
| Med temperaturbegränsning | Nej |
| Temperaturspärr (38°C) | Nej |
| Max. temperatur inlopp | 110 °C |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 130 | ||
| Bredd (mm) | 93 | ||
| Höjd (mm) | 83 | ||
| Vikt (kg) | 0,93 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_218_4923718.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_218_4923775.pdf |
| Byggvarudeklaration | https://www.rskdatabasen.se/infoDocs/BVD/BVD_218_4923718.pdf |
| EU-försäkran (DoC) | https://www.rskdatabasen.se/infoDocs/DOC/DOC_218_4923775.pdf |
