RSK-nr enhet: ST
Inlagd: 2016-04-13
RSK-nr enhet: ST

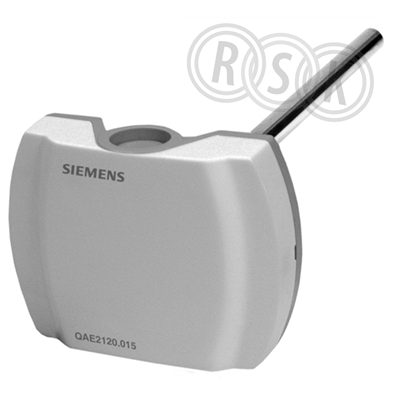

Dyktemperaturgivare för montering i dykrör (ingår i leverans). Instickslängd 150 mm. Temperaturområde -30…130°. Mätelement LG-Ni 1000. Lösa dykrör i olika material som tillbehör. Reglering och begränsning av framledningstemperaturen· Begränsning av returtemperaturen. Givaren består av en plastkapsling med snäpplock och ett givarrör. Anslutningsklämmorna är tillgängliga efter borttagning av locket. Kabeln tillförs genomtätande kabelgenomföring Pr 18,6. Min instickslängd i mediet för samtliga givare är 60 mm. Givaren kan monteras utan dykrör, men då krävs tillbehör AQE2102 (RSK 5556552). Tidkonstant med dykrör ca 30 s, utan dykrör ca 8 s. Miljövillkor enligt IEC721-3 Tillåten omgivningstemperatur vid lagring -5…45°, transport -25…70° och drift -30…130°. Tillåten omgivningsfuktighet 5...95 %. Kapslingsklass IP42 enligt EN60529. Isolerklass III enligt EN60529. Elektriska anslutningar klämmor. Datablad 1781
Dyktemperaturgivare för montering i dykrör (ingår i leverans). Instickslängd 150 mm. Temperaturområde -30…130°. Mätelement LG-Ni 1000. Lösa dykrör i olika material som tillbehör. Reglering och begränsning av framledningstemperaturen· Begränsning av returtemperaturen. Givaren består av en plastkapsling med snäpplock och ett givarrör. Anslutningsklämmorna är tillgängliga efter borttagning av locket. Kabeln tillförs genomtätande kabelgenomföring Pr 18,6. Min instickslängd i mediet för samtliga givare är 60 mm. Givaren kan monteras utan dykrör, men då krävs tillbehör AQE2102 (RSK 5556552). Tidkonstant med dykrör ca 30 s, utan dykrör ca 8 s. Miljövillkor enligt IEC721-3 Tillåten omgivningstemperatur vid lagring -5…45°, transport -25…70° och drift -30…130°. Tillåten omgivningsfuktighet 5...95 %. Kapslingsklass IP42 enligt EN60529. Isolerklass III enligt EN60529. Elektriska anslutningar klämmor. Datablad 1781
| RSK-nummer | 5393601 |
|---|---|
| Tillverkarens artikelnummer | BPZ:QAE2120.015 |
| GTIN | 4047625019723 |
| Produkt | Givare |
| Produktnamn | QAE2120.015 |
| Dimension | G15 |
| Storlek | 80x200x60mm (BxDxH) |
| Tryck/Flöde/Temp | -30...130°C |
| Effekt/Eldata | - |
| Funktion | dyktemperaturgivare |
| Utförande | LG-Ni1000 |
|---|---|
| Färg | ljusgrå |
| Ytbehandling | - |
| Material | plast |
| Standard | IP42 |
| Övrig info | - |
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:QAE2120.015 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | BPZ:QAE2120.015 |
|---|
| GTIN | 4047625019723 |
|---|
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=BPZ:QAE2120.015 |
|---|
| Instickslängd | 150 mm |
|---|---|
| Sensortyp | Ni1000 |
| Trådlös | Nej |
| Explosionssäker | Nej |
| Kapslingsklass (IP) | IP42 |
| Höjd hus/kapsling/stomme | 60 mm |
| Bredd hus/kapsling/stomme | 80 mm |
| Djup hus/kapsling/stomme | 31 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 209 | ||
| Bredd (mm) | 86 | ||
| Höjd (mm) | 71 | ||
| Vikt (kg) | 0,27 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5353771.pdf |
|---|---|
