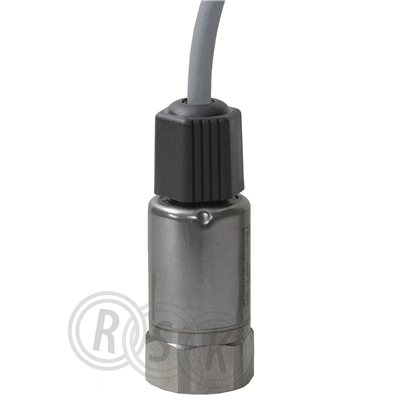

Tryckgivare för köldmedier inkl. ammoniak. Anslutning invändig gänga 7/16-20 UNF. Matningsspänning AC 24 V / DC 12...33 V, Utsignal DC 0...10 V, Tryckområde -1…+9 bar
Tryckgivare för köldmedier inkl. ammoniak. Anslutning invändig gänga 7/16-20 UNF. Matningsspänning AC 24 V / DC 12...33 V, Utsignal DC 0...10 V, Tryckområde -1…+9 bar
| RSK-nummer | 5403439 |
|---|---|
| Tillverkarens artikelnummer | S55720-S310 |
| GTIN | 7612914100122 |
| Produkt | Givare |
| Produktnamn | QBE2004-P10U |
| Dimension | 7/16-20 UNF |
| Storlek | 25x25x68mm (BxDxH) |
| Tryck/Flöde/Temp | -1…9 bar |
| Effekt/Eldata | 24V AC / 12…33V DC |
| Funktion | 0…10 V DC |
| Utförande | invändig gänga |
|---|---|
| Färg | silver/svart |
| Ytbehandling | - |
| Material | rostfritt stål |
| Standard | IP67 |
| Övrig info | - |
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55720-S310 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | S55720-S310 |
|---|
| GTIN | 7612914100122 |
|---|
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=S55720-S310 |
|---|
| Utsignal | 0-10V |
|---|---|
| Elanslutning | Övrigt |
| Matningsspänning | 24 V |
| Mätområde | -100 - 900000 Pa |
| Noggrannhetsklass | 0,3 |
| Med temperatursensor | Nej |
| Läsbar | Nej |
| Med display | Nej |
| Max. övertryck | 2700 kPa |
| Lämplig för luft | Ja |
| Lämplig för vatten | Ja |
| Lämplig för gaser | Ja |
| Lämplig för glykol | Ja |
| Lämplig för olja | Ja |
| Lämplig för ammoniak | Ja |
| Lämplig för ånga | Ja |
| Kapslingsklass (IP) | IP67 |
| Explosionssäker | Nej |
| Anslutning | Invändig gänga M, metrisk |
| Gängstorlek | Övrigt |
| Mätelement | Piezo |
| Höjd | 24 mm |
| Bredd | 24 mm |
| Djup | 68 mm |
| Längd kabel | 1,5 m |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 136 | ||
| Bredd (mm) | 108 | ||
| Höjd (mm) | 51 | ||
| Vikt (kg) | 0,4 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5403439.pdf |
|---|---|
