RSK-nr enhet: ST
Inlagd: 2016-03-07
RSK-nr enhet: ST

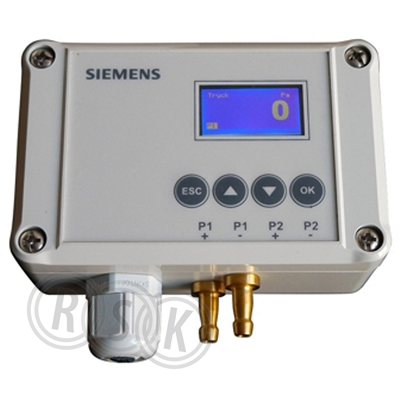

Differenstryckgivare för tryck och flöde, för luft och icke aggressiva gaser, med display
Differenstryckgivare för tryck och flöde, för luft och icke aggressiva gaser, med display
| RSK-nummer | 5403416 |
|---|---|
| Tillverkarens artikelnummer | SE2:QBM68.1212D |
| GTIN | - |
| Produkt | Givare |
| Produktnamn | QBM68.1212D |
| Dimension | - |
| Storlek | 120x40x80mm (BxDxH) |
| Tryck/Flöde/Temp | 2x0...1250Pa |
| Effekt/Eldata | AC/DC 24 V |
| Funktion | differenstryckgivare, display |
| Utförande | mätelement MEMS |
|---|---|
| Färg | ljusgrå |
| Ytbehandling | - |
| Material | plast |
| Standard | IP54 |
| Övrig info | För tryck, luft, 0...10V |
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=SE2:QBM68.1212D |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | SE2:QBM68.1212D |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=SE2:QBM68.1212D |
|---|
| Utsignal | 0-10V |
|---|---|
| Matningsspänning | 24 V |
| Mätområde | 0 - 1250 Pa |
| Max. övertryck | 4 kPa |
| Lämplig för luft | Ja |
| Lämplig för vatten | Nej |
| Lämplig för gaser | Ja |
| Lämplig för ammoniak | Nej |
| Lämplig för olja | Nej |
| Lämplig för glykol | Nej |
| Lämplig för ånga | Nej |
| Medietemperatur (kontinuerlig) | 0 - 70 °C |
| Läsbar | Ja |
| Med display | Ja |
| Kapslingsklass (IP) | IP54 |
| Anslutning | Slangnippel |
| Mätelement | Membran |
| Material hus/kapsling/stomme | Plast |
| Höjd | 104 mm |
| Bredd | 120 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 98 | ||
| Bredd (mm) | 88 | ||
| Höjd (mm) | 40 | ||
| Vikt (kg) | 0,16 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5403412.pdf |
|---|---|
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5560032921-00010 v1.pdf |
| RSK-nummer | 5403416 |
|---|---|
| Tillverkarens artikelnummer | SE2:QBM68.1212D |
| GTIN | - |
| Produkt | Givare |
| Produktnamn | QBM68.1212D |
| Dimension | - |
| Storlek | 120x40x80mm (BxDxH) |
| Tryck/Flöde/Temp | 2x0...1250Pa |
| Effekt/Eldata | AC/DC 24 V |
| Funktion | differenstryckgivare, display |
| Utförande | mätelement MEMS |
|---|---|
| Färg | ljusgrå |
| Ytbehandling | - |
| Material | plast |
| Standard | IP54 |
| Övrig info | För tryck, luft, 0...10V |
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=SE2:QBM68.1212D |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | SE2:QBM68.1212D |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | http://hit.sbt.siemens.com/RWD/app.aspx?RC=SE&lang=sv&MODULE=Product&ACTION=Search&VALUE=SE2:QBM68.1212D |
|---|
| Utsignal | 0-10V |
|---|---|
| Matningsspänning | 24 V |
| Mätområde | 0 - 1250 Pa |
| Max. övertryck | 4 kPa |
| Lämplig för luft | Ja |
| Lämplig för vatten | Nej |
| Lämplig för gaser | Ja |
| Lämplig för ammoniak | Nej |
| Lämplig för olja | Nej |
| Lämplig för glykol | Nej |
| Lämplig för ånga | Nej |
| Medietemperatur (kontinuerlig) | 0 - 70 °C |
| Läsbar | Ja |
| Med display | Ja |
| Kapslingsklass (IP) | IP54 |
| Anslutning | Slangnippel |
| Mätelement | Membran |
| Material hus/kapsling/stomme | Plast |
| Höjd | 104 mm |
| Bredd | 120 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 98 | ||
| Bredd (mm) | 88 | ||
| Höjd (mm) | 40 | ||
| Vikt (kg) | 0,16 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_19_5403412.pdf |
|---|---|
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5560032921-00010 v1.pdf |
|
|
