RSK-nr enhet: ST
Inlagd: 2022-05-25
RSK-nr enhet: ST

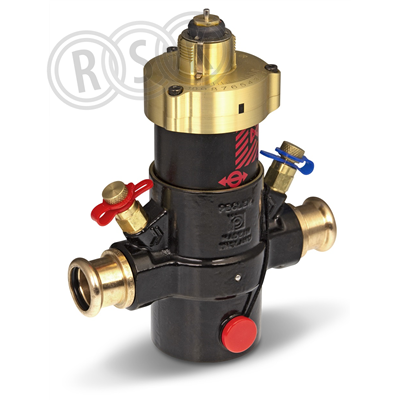

Apollo Proflow PICV dynamisk injusteringsventil dim 15 (DN15) med lågt flöde.
Apollo Proflow PICV dynamisk injusteringsventil dim 15 (DN15) med lågt flöde.
| RSK-nummer | 4883343 |
|---|---|
| Tillverkarens artikelnummer | 16020 |
| GTIN | - |
| Produkt | Styrventil |
| Produktnamn | Apollo ProFlow PS1600 |
| Dimension | 15 (DN15) |
| Storlek | - |
| Tryck/Flöde/Temp | PN16, temp -10°C till 90°C |
| Effekt/Eldata | - |
| Funktion | värme/kyla |
| Utförande | 2 x press |
|---|---|
| Färg | svart/mässing |
| Ytbehandling | - |
| Material | lågbly mässing/rostfritt stål |
| Standard | - |
| Övrig info | PICV |
| Tillverkarens produktsida | https://aalberts-ips.se/produkt/detail/ps1600/ |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 16020 |
|---|
| GTIN | - |
|---|
| Tillverkarens produktsida | https://aalberts-ips.se/produkt/detail/ps1600/ |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing CuZn38As (CW511L) |
| Ytskydd | Belagd |
| Dimension (Nominell diameter) | DN 12 |
| Utvändig rördiameter | 15 mm |
| Anslutning 1 | Pressmuff |
| Med koppling anslutning 1 | Ja |
| Anslutning 2 | Pressmuff |
| Med koppling anslutning 2 | Ja |
| Tryckklass | PN 16 |
| Tryckklass fläns (flänsborrning) | PN 16 |
| Lämplig för tappvatten | Nej |
| Lämplig för tappvarmvatten | Nej |
| Lämplig för värmevatten | Ja |
| Max. differenstryck vid 20°C | 4 bar |
| Max. arbetstryck | 16 bar |
| Medietemperatur (kontinuerlig) | -10 - 90 °C |
| Slaglängd | 3,5 mm |
| Lämplig för manuell drift | Nej |
| Termostatisk | Nej |
| Hydraulisk balansering | Dynamisk |
| Med avtappningsventil | Nej |
| Med termometer | Nej |
| Med lägesindikator | Ja |
| Med mätnippel | Ja |
| Med förlängda mätnipplar | Nej |
| Med mätaranslutning | Ja |
| Längd anslutning 1 | 68 mm |
| Bygglängd anslutning 1 (Z1) | 48 mm |
| Längd anslutning 2 | 68 mm |
| Bygglängd anslutning 2 (Z2) | 48 mm |
| Manövreringshöjd | 29 mm |
| Spindelvinkel | 90 ° |
| Med isolering | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 153 | ||
| Bredd (mm) | 65 | ||
| Höjd (mm) | 136 | ||
| Vikt (kg) | 0,96 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_1083_4883343.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_1083_4883343.pdf |
