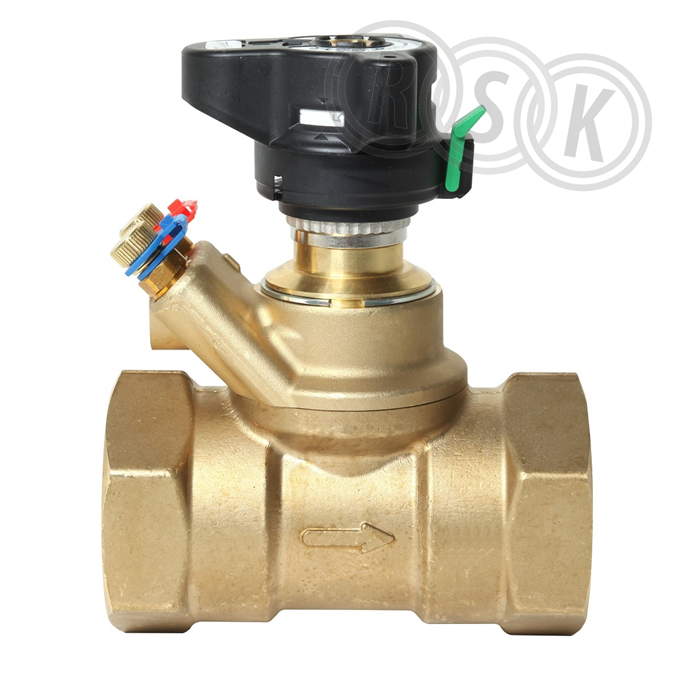

Manuell stamventil DN 50 med inv gänga Rp 2" Kvs-värde 40 PN20 -20°-120°
Manuell stamventil DN 50 med inv gänga Rp 2" Kvs-värde 40 PN20 -20°-120°
| RSK-nummer | 4893100 |
|---|---|
| Tillverkarens artikelnummer | 003Z4006 |
| GTIN | 5702420084107 |
| Produkt | Stamventil |
| Produktnamn | MSV-BD Leno DN50 |
| Dimension | G50 |
| Storlek | - |
| Tryck/Flöde/Temp | PN20 |
| Effekt/Eldata | - |
| Funktion | manuell, Kvs 40 |
| Utförande | - |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003Z4006&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 003Z4006 |
|---|
| GTIN | 5702420084107 |
|---|
| Tillverkarens produktsida | https://www.danfoss.com/sv-se/search/?query=003Z4006&pageSize=10&filter=type%3Aproducts%2CdocumentationLanguage%3Asv_se%2CdocumentationArchived%3Afalse |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing CuZn36Pb2As (CW602N) |
| Ytskydd | Obehandlad |
| Dimension (Nominell diameter) | DN 50 |
| Anslutning 1 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 1 | Nej |
| Anslutning 2 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 2 | Nej |
| Tryckklass | PN 20 |
| Lämplig för tappvatten | Nej |
| Lämplig för tappvarmvatten | Nej |
| Lämplig för värmevatten | Ja |
| Max. differenstryck vid 20°C | 2,5 bar |
| Max. arbetstryck | 20 bar |
| Medietemperatur (kontinuerlig) | -10 - 120 °C |
| Förinställningar låsbara | Ja |
| Lämplig för manuell drift | Ja |
| Motorstyrd | Nej |
| Termostatisk | Nej |
| Hydraulisk balansering | Statisk |
| Typ av ställdon | Övrigt |
| Med avtappningsventil | Ja |
| Med termometer | Nej |
| Med lägesindikator | Ja |
| Med mätnippel | Ja |
| Med förlängda mätnipplar | Nej |
| Med mätaranslutning | Ja |
| Mätprincip | Tryckskillnad |
| Med impulsledningsanslutning | Nej |
| Längd anslutning 1 | 130 mm |
| Längd anslutning 2 | 130 mm |
| Spindelvinkel | 90 ° |
| Med isolering | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702420084107 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 190 | ||
| Bredd (mm) | 190 | ||
| Höjd (mm) | 92 | ||
| Vikt (kg) | 2,7 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_4893100.pdf |
|---|---|
| InstallationsBVD | https://www.rskdatabasen.se/infoDocs/IBVD/iBVD 5560523903-00009 v1.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_22_4893100.pdf |
