RSK-nr enhet: SATS
Inlagd: 2025-06-05
RSK-nr enhet: SATS

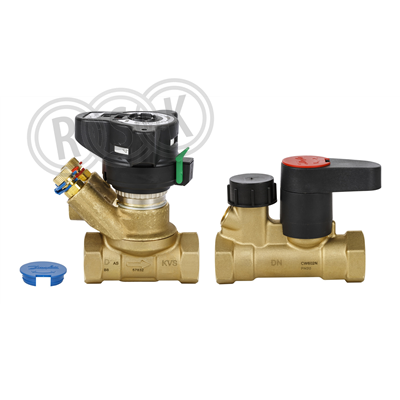

Ventilset med Manuell stamventil MSV-BD med inv gänga Rp1 1/2" DN40 Kvs-värde 26,0 och Kulventil MSV-S (avzinkningshärdig mässing) med avtappning, med inv gänga Rp1 1/2" DN40 PN20, -10°-120°
Ventilset med Manuell stamventil MSV-BD med inv gänga Rp1 1/2" DN40 Kvs-värde 26,0 och Kulventil MSV-S (avzinkningshärdig mässing) med avtappning, med inv gänga Rp1 1/2" DN40 PN20, -10°-120°
| RSK-nummer | 4883490 |
|---|---|
| Tillverkarens artikelnummer | 003Z4055 |
| GTIN | 5702420097305 |
| Produkt | Stamventilset |
| Produktnamn | MSV-S+MSV-BD DN40 |
| Dimension | DN40 |
| Storlek | - |
| Tryck/Flöde/Temp | PN20 |
| Effekt/Eldata | - |
| Funktion | Kvs 26 |
| Utförande | - |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 003Z4055 |
|---|
| GTIN | 5702420097305 |
|---|
| Tillverkarens produktsida | - |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing CuZn36Pb2As (CW602N) |
| Ytskydd | Obehandlad |
| Dimension (Nominell diameter) | DN 40 |
| Anslutning 1 | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Anslutning 2 | Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1) |
| Tryckklass | PN 20 |
| Lämplig för tappvatten | Nej |
| Lämplig för tappvarmvatten | Nej |
| Lämplig för värmevatten | Ja |
| Max. arbetstryck | 20 bar |
| Medietemperatur (kontinuerlig) | -10 - 120 °C |
| Förinställningar låsbara | Ja |
| Lämplig för manuell drift | Ja |
| Motorstyrd | Nej |
| Termostatisk | Nej |
| Hydraulisk balansering | Statisk |
| Typ av ställdon | Övrigt |
| Med avtappningsventil | Ja |
| Med termometer | Nej |
| Med lägesindikator | Ja |
| Med mätnippel | Ja |
| Med förlängda mätnipplar | Nej |
| Mätprincip | Tryckskillnad |
| Längd anslutning 1 | 100 mm |
| Längd anslutning 2 | 118,5 mm |
| Spindelvinkel | 90 ° |
| Med isolering | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702420097305 | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 200 | ||
| Bredd (mm) | 192 | ||
| Höjd (mm) | 186 | ||
| Vikt (kg) | 3,348 | ||
Mellan |
|||
| Antal i FP | 2 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Ingående GTIN FP | 5702420097305 | ||
| Palltyp | - | ||
| Antalet inneliggande GTIN FP | 2 | ||
| Djup (mm) | 396 | ||
| Bredd (mm) | 284 | ||
| Höjd (mm) | 200 | ||
| Vikt (kg) | 7,112 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_22_4883490.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_4883490.pdf |
