RSK-nr enhet: ST
Inlagd: 2018-05-03
RSK-nr enhet: ST

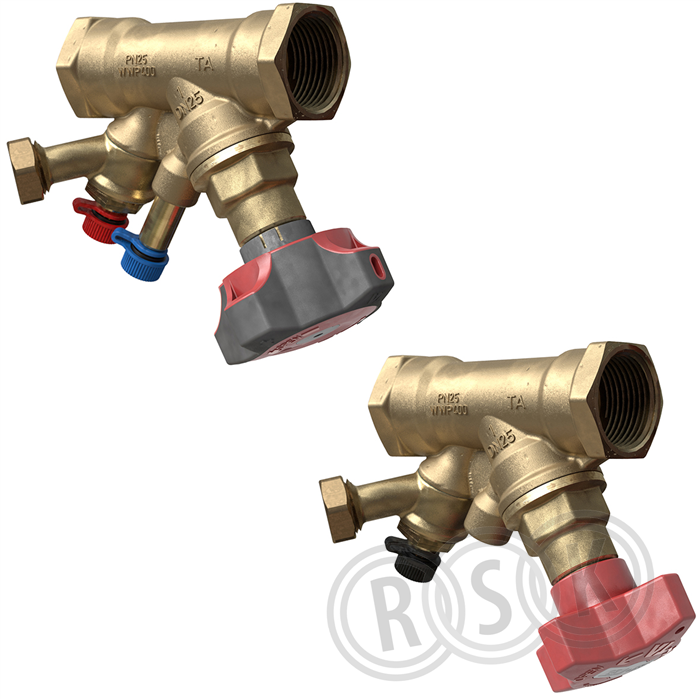

Injusteringsventilen STAD ger tillförlitlig hydronisk prestanda i ett imponerande stort antal applikationer. Den är idealiskt lämpad för användning på sekundärsidan i värme- och kylanläggningar. Med avtappning.
Injusteringsventilen STAD ger tillförlitlig hydronisk prestanda i ett imponerande stort antal applikationer. Den är idealiskt lämpad för användning på sekundärsidan i värme- och kylanläggningar. Med avtappning.
| RSK-nummer | 4890024 |
|---|---|
| Tillverkarens artikelnummer | 321040-10601 |
| GTIN | 5902276896873 |
| Produkt | Injusteringsventil |
| Produktnamn | STAD DN20 - STS DN25 |
| Dimension | DN20/DN25 |
| Storlek | - |
| Tryck/Flöde/Temp | PN25, temp -20°C till +120°C |
| Effekt/Eldata | - |
| Funktion | värme/kyla |
| Utförande | invändig gänga/med avtappning |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | AMETAL® |
| Standard | - |
| Övrig info | med avtappning |
| Tillverkarens produktsida | https://www.imi-hydronic.com/sv-se/product/stad-pn-25 |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 321040-10601 |
|---|
| GTIN | 5902276896873 |
|---|
| Tillverkarens produktsida | https://www.imi-hydronic.com/sv-se/product/stad-pn-25 |
|---|
| Material hus/kapsling/stomme | Ametal |
|---|---|
| Materialkvalitet | Ametal-C |
| Ytskydd | Obehandlad |
| Dimension (Nominell diameter) | 3/4" (20) |
| Anslutning 1 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 1 | Nej |
| Anslutning 2 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 2 | Nej |
| Tryckklass | PN 25 |
| Lämplig för tappvatten | Ja |
| Lämplig för tappvarmvatten | Ja |
| Lämplig för värmevatten | Ja |
| Lämplig för manuell drift | Ja |
| Motorstyrd | Nej |
| Termostatisk | Nej |
| Med avtappningsventil | Ja |
| Med termometer | Nej |
| Med lägesindikator | Ja |
| Med mätnippel | Ja |
| Med förlängda mätnipplar | Nej |
| Med mätaranslutning | Ja |
| Med impulsledningsanslutning | Ja |
| Diameter, handratt | 70 mm |
| Spindelvinkel | 45 ° |
{{approval.ApprovalName}}
|
|---|
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_14_4889971.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_14_4889971.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_14_4889971.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_14_4889971.pdf |
| RSK-nummer | 4890024 |
|---|---|
| Tillverkarens artikelnummer | 321040-10601 |
| GTIN | 5902276896873 |
| Produkt | Injusteringsventil |
| Produktnamn | STAD DN20 - STS DN25 |
| Dimension | DN20/DN25 |
| Storlek | - |
| Tryck/Flöde/Temp | PN25, temp -20°C till +120°C |
| Effekt/Eldata | - |
| Funktion | värme/kyla |
| Utförande | invändig gänga/med avtappning |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | AMETAL® |
| Standard | - |
| Övrig info | med avtappning |
| Tillverkarens produktsida | https://www.imi-hydronic.com/sv-se/product/stad-pn-25 |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 321040-10601 |
|---|
| GTIN | 5902276896873 |
|---|
| Tillverkarens produktsida | https://www.imi-hydronic.com/sv-se/product/stad-pn-25 |
|---|
| Material hus/kapsling/stomme | Ametal |
|---|---|
| Materialkvalitet | Ametal-C |
| Ytskydd | Obehandlad |
| Dimension (Nominell diameter) | 3/4" (20) |
| Anslutning 1 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 1 | Nej |
| Anslutning 2 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 2 | Nej |
| Tryckklass | PN 25 |
| Lämplig för tappvatten | Ja |
| Lämplig för tappvarmvatten | Ja |
| Lämplig för värmevatten | Ja |
| Lämplig för manuell drift | Ja |
| Motorstyrd | Nej |
| Termostatisk | Nej |
| Med avtappningsventil | Ja |
| Med termometer | Nej |
| Med lägesindikator | Ja |
| Med mätnippel | Ja |
| Med förlängda mätnipplar | Nej |
| Med mätaranslutning | Ja |
| Med impulsledningsanslutning | Ja |
| Diameter, handratt | 70 mm |
| Spindelvinkel | 45 ° |
{{approval.ApprovalName}}
|
|---|
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_14_4889971.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_14_4889971.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_14_4889971.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_14_4889971.pdf |
|
|
