RSK-nr enhet: ST
Inlagd: 2022-01-21
RSK-nr enhet: ST

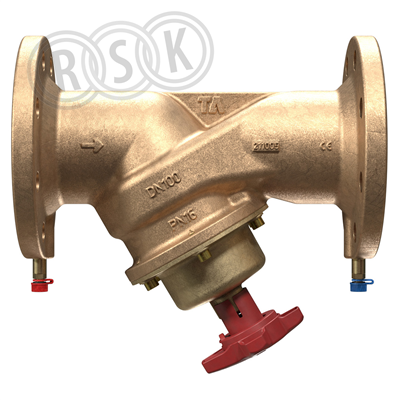

En flänsad injusteringsventil av rödgods som ger tillförlitlig hydronisk prestanda i ett stort antal applikationer. STAF-R är idealiskt lämpad för användning på främst sekundärsidan i värme- och kylanläggningar.
En flänsad injusteringsventil av rödgods som ger tillförlitlig hydronisk prestanda i ett stort antal applikationer. STAF-R är idealiskt lämpad för användning på främst sekundärsidan i värme- och kylanläggningar.
| RSK-nummer | 4890047 |
|---|---|
| Tillverkarens artikelnummer | 52 186-791 |
| GTIN | 5902276805219 |
| Produkt | Injusteringsventil |
| Produktnamn | STAF-R DN125 |
| Dimension | DN125 |
| Storlek | 400x259mm (LxH) |
| Tryck/Flöde/Temp | PN16, temp -10°C till +120°C |
| Effekt/Eldata | - |
| Funktion | värme/kyla |
| Utförande | med flänsar |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | rödgods |
| Standard | - |
| Övrig info | spindelförlängning ingår |
| Tillverkarens produktsida | https://www.imi-hydronic.com/sv-se/product/staf-r |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 52 186-791 |
|---|
| GTIN | 5902276805219 |
|---|
| Tillverkarens produktsida | https://www.imi-hydronic.com/sv-se/product/staf-r |
|---|
| Material hus/kapsling/stomme | Brons |
|---|---|
| Materialkvalitet | Brons Rg5 |
| Ytskydd | Övrigt |
| Dimension (Nominell diameter) | DN 125 |
| Anslutning 1 | Fläns |
| Med koppling anslutning 1 | Nej |
| Anslutning 2 | Fläns |
| Med koppling anslutning 2 | Nej |
| Tryckklass | PN 16 |
| Tryckklass fläns (flänsborrning) | PN 16 |
| Lämplig för tappvatten | Nej |
| Lämplig för tappvarmvatten | Nej |
| Lämplig för värmevatten | Ja |
| Medietemperatur (kontinuerlig) | -10 - 120 °C |
| Lämplig för manuell drift | Ja |
| Motorstyrd | Nej |
| Termostatisk | Nej |
| Hydraulisk balansering | Statisk |
| Med avtappningsventil | Nej |
| Med termometer | Nej |
| Med lägesindikator | Ja |
| Med mätnippel | Ja |
| Med förlängda mätnipplar | Nej |
| Med mätaranslutning | Ja |
| Med impulsledningsanslutning | Nej |
| Manövreringshöjd | 259 mm |
| Diameter, handratt | 120 mm |
| Spindelvinkel | 45 ° |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 410 | ||
| Bredd (mm) | 270 | ||
| Höjd (mm) | 410 | ||
| Vikt (kg) | 38 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_14_4890047.pdf |
|---|---|
