RSK-nr enhet: ST
Inlagd: 1993-02-26
RSK-nr enhet: ST

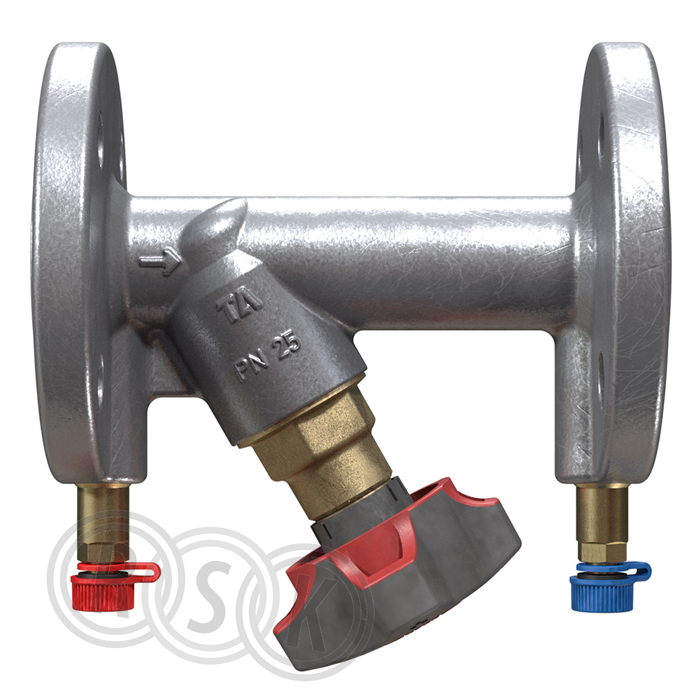

En flänsad injusteringsventil av segjärn som ger tillförlitlig hydronisk prestanda i ett stort antal applikationer. Är lämpad för användning i värme- och kylanläggningar.
En flänsad injusteringsventil av segjärn som ger tillförlitlig hydronisk prestanda i ett stort antal applikationer. Är lämpad för användning i värme- och kylanläggningar.
| RSK-nummer | 4891798 |
|---|---|
| Tillverkarens artikelnummer | 52 182-040 |
| GTIN | 7318792826009 |
| Produkt | Injusteringsventil |
| Produktnamn | STAF-SG DN40 |
| Dimension | DN40 |
| Storlek | 200x122 (LxH) |
| Tryck/Flöde/Temp | PN25,temp -10°C till +120°C |
| Effekt/Eldata | - |
| Funktion | värme/kyla |
| Utförande | med flänsar |
|---|---|
| Färg | grå |
| Ytbehandling | Epoxilack |
| Material | segjärn |
| Standard | - |
| Övrig info | Flänsar:ISO 7005-2, EN 1092-2 |
| Tillverkarens produktsida | https://climatecontrol.imiplc.com/sv-se/produkter/staf-staf-sg |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 52 182-040 |
|---|
| GTIN | 7318792826009 |
|---|
| Tillverkarens produktsida | https://climatecontrol.imiplc.com/sv-se/produkter/staf-staf-sg |
|---|
| Material hus/kapsling/stomme | Gjutjärn |
|---|---|
| Materialkvalitet | Segjärn EN-GJS-400-18 (GGG 40.3) |
| Ytskydd | Belagd |
| Dimension (Nominell diameter) | DN 40 |
| Anslutning 1 | Fläns |
| Med koppling anslutning 1 | Nej |
| Anslutning 2 | Fläns |
| Med koppling anslutning 2 | Nej |
| Tryckklass | PN 25 |
| Tryckklass fläns (flänsborrning) | PN 25 |
| Lämplig för tappvatten | Nej |
| Lämplig för tappvarmvatten | Nej |
| Lämplig för värmevatten | Ja |
| Lämplig för manuell drift | Ja |
| Motorstyrd | Nej |
| Termostatisk | Nej |
| Med avtappningsventil | Nej |
| Med termometer | Nej |
| Med lägesindikator | Ja |
| Med mätnippel | Ja |
| Med förlängda mätnipplar | Nej |
| Med mätaranslutning | Ja |
| Med impulsledningsanslutning | Nej |
| Manövreringshöjd | 122 mm |
| Diameter, handratt | 70 mm |
| Spindelvinkel | 45 ° |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 195 | ||
| Bredd (mm) | 150 | ||
| Höjd (mm) | 210 | ||
| Vikt (kg) | 5,19 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_14_4891850.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_14_4890039.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_14_4890039.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_0000617.pdf |
| RSK-nummer | 4891798 |
|---|---|
| Tillverkarens artikelnummer | 52 182-040 |
| GTIN | 7318792826009 |
| Produkt | Injusteringsventil |
| Produktnamn | STAF-SG DN40 |
| Dimension | DN40 |
| Storlek | 200x122 (LxH) |
| Tryck/Flöde/Temp | PN25,temp -10°C till +120°C |
| Effekt/Eldata | - |
| Funktion | värme/kyla |
| Utförande | med flänsar |
|---|---|
| Färg | grå |
| Ytbehandling | Epoxilack |
| Material | segjärn |
| Standard | - |
| Övrig info | Flänsar:ISO 7005-2, EN 1092-2 |
| Tillverkarens produktsida | https://climatecontrol.imiplc.com/sv-se/produkter/staf-staf-sg |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 52 182-040 |
|---|
| GTIN | 7318792826009 |
|---|
| Tillverkarens produktsida | https://climatecontrol.imiplc.com/sv-se/produkter/staf-staf-sg |
|---|
| Material hus/kapsling/stomme | Gjutjärn |
|---|---|
| Materialkvalitet | Segjärn EN-GJS-400-18 (GGG 40.3) |
| Ytskydd | Belagd |
| Dimension (Nominell diameter) | DN 40 |
| Anslutning 1 | Fläns |
| Med koppling anslutning 1 | Nej |
| Anslutning 2 | Fläns |
| Med koppling anslutning 2 | Nej |
| Tryckklass | PN 25 |
| Tryckklass fläns (flänsborrning) | PN 25 |
| Lämplig för tappvatten | Nej |
| Lämplig för tappvarmvatten | Nej |
| Lämplig för värmevatten | Ja |
| Lämplig för manuell drift | Ja |
| Motorstyrd | Nej |
| Termostatisk | Nej |
| Med avtappningsventil | Nej |
| Med termometer | Nej |
| Med lägesindikator | Ja |
| Med mätnippel | Ja |
| Med förlängda mätnipplar | Nej |
| Med mätaranslutning | Ja |
| Med impulsledningsanslutning | Nej |
| Manövreringshöjd | 122 mm |
| Diameter, handratt | 70 mm |
| Spindelvinkel | 45 ° |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 195 | ||
| Bredd (mm) | 150 | ||
| Höjd (mm) | 210 | ||
| Vikt (kg) | 5,19 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_14_4891850.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_14_4890039.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_14_4890039.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_0000617.pdf |
|
|
