RSK-nr enhet: ST
Inlagd: 2019-09-10
RSK-nr enhet: ST

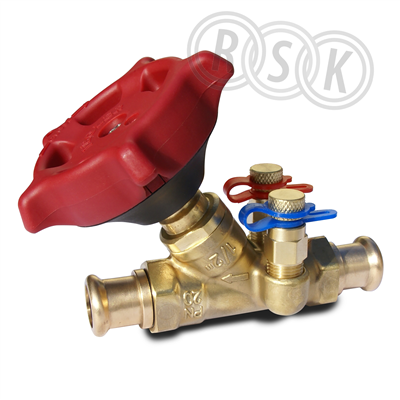

VSH XPress ProFlow statisk injusteringsventil i lågbly med semi flöde. Pressändar i dimension 35 DN32. Användningsområden:
VSH XPress ProFlow statisk injusteringsventil i lågbly med semi flöde. Pressändar i dimension 35 DN32. Användningsområden:
| RSK-nummer | 4883174 |
|---|---|
| Tillverkarens artikelnummer | 126618 |
| GTIN | 05022050613714 |
| Produkt | Injusteringsventil |
| Produktnamn | Statisk injust.ventil 1260 |
| Dimension | DN32 / 35 |
| Storlek | - |
| Tryck/Flöde/Temp | PN20, temp -10°C till 110°C |
| Effekt/Eldata | - |
| Funktion | eget vatten/värme/kyla |
| Utförande | pressändar |
|---|---|
| Färg | mässing, röd |
| Ytbehandling | - |
| Material | mässing |
| Standard | - |
| Övrig info | M-profil |
| Tillverkarens produktsida | https://aalberts-ips.se/produkt/artikel/4883174 |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 126618 |
|---|
| GTIN | 05022050613714 |
|---|
| Tillverkarens produktsida | https://aalberts-ips.se/produkt/artikel/4883174 |
|---|
| Material hus/kapsling/stomme | Brons |
|---|---|
| Materialkvalitet | Mässing CuZn38As (CW511L) |
| Ytskydd | Obehandlad |
| Dimension (Nominell diameter) | DN 32 |
| Utvändig rördiameter | 35 mm |
| Anslutning 1 | Pressmuff |
| Med koppling anslutning 1 | Ja |
| Anslutning 2 | Pressmuff |
| Med koppling anslutning 2 | Ja |
| Tryckklass | PN 16 |
| Tryckklass fläns (flänsborrning) | PN 16 |
| Lämplig för tappvatten | Ja |
| Lämplig för tappvarmvatten | Ja |
| Lämplig för värmevatten | Ja |
| Max. arbetstryck | 16 bar |
| Medietemperatur (kontinuerlig) | 30 - 110 °C |
| Förinställningar låsbara | Ja |
| Lämplig för manuell drift | Ja |
| Motorstyrd | Nej |
| Termostatisk | Nej |
| Med avtappningsventil | Nej |
| Med termometer | Nej |
| Med lägesindikator | Ja |
| Med mätnippel | Ja |
| Med förlängda mätnipplar | Nej |
| Med mätaranslutning | Ja |
| Längd anslutning 1 | 80,3 mm |
| Bygglängd anslutning 1 (Z1) | 54,3 mm |
| Längd anslutning 2 | 96,3 mm |
| Bygglängd anslutning 2 (Z2) | 70,3 mm |
| Manövreringshöjd | 38 mm |
| Diameter, handratt | 90 mm |
| Spindelvinkel | 55 ° |
| Med isolering | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 154 | ||
| Bredd (mm) | 90 | ||
| Höjd (mm) | 188 | ||
| Vikt (kg) | 1,587 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_1083_1189616.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_1083_4883231.pdf |
| Sortimentskatalog | https://www.rskdatabasen.se/infoDocs/SKAT/SKAT_1083_1189616.pdf |
