RSK-nr enhet: ST
Inlagd: 2018-05-03
RSK-nr enhet: ST

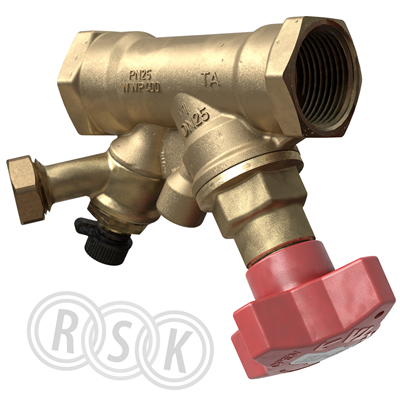

STS stängventil förser systemet med en extra mätpunktför diagnostik. Den är lämpad för användning på sekundärsidan i värme- och kylanläggningar.
STS stängventil förser systemet med en extra mätpunktför diagnostik. Den är lämpad för användning på sekundärsidan i värme- och kylanläggningar.
| RSK-nummer | 4890014 |
|---|---|
| Tillverkarens artikelnummer | 52 849-225 |
| GTIN | 5902276896521 |
| Produkt | Injusteringsventil |
| Produktnamn | STS DN25 |
| Dimension | DN25 (G25) |
| Storlek | 105x105mm (LxH) |
| Tryck/Flöde/Temp | PN25, temp -20°C till +120°C |
| Effekt/Eldata | - |
| Funktion | värme/kyla |
| Utförande | invändig gänga/med avtappning |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | AMETAL® |
| Standard | - |
| Övrig info | Gänga enligt ISO 228 |
| Tillverkarens produktsida | https://www.imi-hydronic.com/sv-se/product/sts |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 52 849-225 |
|---|
| GTIN | 5902276896521 |
|---|
| Tillverkarens produktsida | https://www.imi-hydronic.com/sv-se/product/sts |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet hus/kapsling/stomme | Mässing avzinkningshärdig (DZR) |
| Dimension (Nominell diameter) | 1" (25) |
| Anslutning 1 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 1 | Nej |
| Anslutning 2 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 2 | Nej |
| Tryckklass | PN 25 |
| Medietemperatur (kontinuerlig) | -20 - 120 °C |
| Ytskydd | Obehandlad |
| Invändigt foder | Övrigt |
| Fritt flöde | Nej |
| Självstängande | Nej |
| Stigande spindel och/eller ratt | Nej |
| Manövrering | Handratt |
| Rätvinklat utförande | Nej |
| Bälgtätning | Nej |
| Tätning | Gummi |
| Med lägesindikator | Nej |
| Med avtappningsventil | Ja |
| Höjd handtag/handratt | 105 mm |
| Ventilvinkel | 45 ° |
| Spindelvinkel | 45 ° |
| Med återströmningsskydd | Nej |
| Material spindeltätning, primär | EPDM (etenpropengummi) |
| Lämplig för vätskor | Ja |
| Lämplig för gaser | Nej |
| Lämplig för ånga | Nej |
| VdS-märkt | Nej |
| Certifierad enligt KIWA [NL] | Nej |
| QA-märkt gas | Nej |
{{approval.ApprovalName}}
|
|---|
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_14_4890012.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_14_4890012.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_14_4890012.pdf |
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_14_4889971.pdf |
