RSK-nr enhet: ST
Inlagd: 2017-07-21
RSK-nr enhet: ST

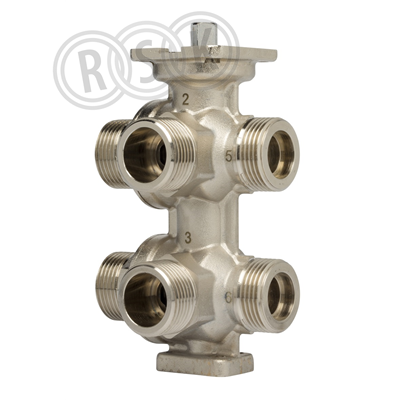

6-vägsventillösningen ger flera olika kontrollmöjligheter för uppvärmning och kyla i sekvens för en och samma apparat. Den har automatisk begränsning av maxflöde för uppvärmnings- och kylläge tillsammans med TA-Modulator och TA-Slider 160 Plus.
6-vägsventillösningen ger flera olika kontrollmöjligheter för uppvärmning och kyla i sekvens för en och samma apparat. Den har automatisk begränsning av maxflöde för uppvärmnings- och kylläge tillsammans med TA-Modulator och TA-Slider 160 Plus.
| RSK-nummer | 4883074 |
|---|---|
| Tillverkarens artikelnummer | 322203-13000 |
| GTIN | 8016603306090 |
| Produkt | Injusterings/styrventil |
| Produktnamn | TA-6-vägsventil |
| Dimension | DN15 |
| Storlek | - |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | Styrning |
| Utförande | Utvändig gänga enligt ISO 228 |
|---|---|
| Färg | Mässing |
| Ytbehandling | Förkromade ventilhus |
| Material | AMETAL® |
| Standard | - |
| Övrig info | Planändar |
| Tillverkarens produktsida | https://www.imi-hydronic.com/sites/EN/sv-se/products/injustering-styrning-och-st%c3%a4lldon/styrventiler/styrventiler/Pages/default.aspx |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 322203-13000 |
|---|
| GTIN | 8016603306090 |
|---|
| Tillverkarens produktsida | https://www.imi-hydronic.com/sites/EN/sv-se/products/injustering-styrning-och-st%c3%a4lldon/styrventiler/styrventiler/Pages/default.aspx |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Material kultätning | PTFE (polytetrafluoreten) |
| Material kula | Mässing |
| Material spindel | Mässing |
| Material spindeltätning, primär | EPDM (etenpropengummi) |
| Material spindeltätning, sekundär | EPDM (etenpropengummi) |
| Dimension anslutning 1 | DN 15 |
| Utvändig rördiameter anslutning 1 | 15 mm |
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 1 | Nej |
| Dimension anslutning 2 | DN 15 |
| Utvändig rördiameter anslutning 2 | 15 mm |
| Anslutning 2 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 2 | Nej |
| Tätning | EPDM (etenpropengummi) |
| Tryckklass | PN 16 |
| Med avtappningsventil | Nej |
| Med avtappningsmöjlighet | Nej |
| Modell/Utförande | Övrigt |
| FM-märkt | Nej |
| UL-märkt | Nej |
| ULC-märkt | Nej |
| LPCB-märkt | Nej |
| Brandsäker | Nej |
| Medicinskt ren | Nej |
| Fettfri | Nej |
| Manövrering | Elmotor |
| Huskonstruktion | Övrigt |
| Fullt genomlopp | Ja |
| VdS-märkt | Nej |
| Certifierad enligt KIWA [NL] | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 117 | ||
| Bredd (mm) | 78 | ||
| Höjd (mm) | 148 | ||
| Vikt (kg) | 1,5 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_14_4883074.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_14_4883074.pdf |
