RSK-nr enhet: ST
Inlagd: 2017-07-21
RSK-nr enhet: ST

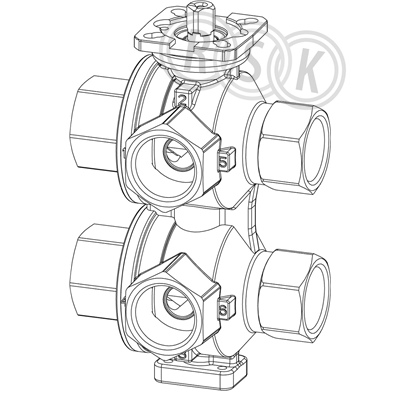

6-vägsventillösningen ger flera olika kontrollmöjligheter för uppvärmning och kyla i sekvens för en och samma apparat. Den har automatisk begränsning av maxflöde för uppvärmnings- och kylläge tillsammans med TA-Modulator och TA-Slider 160 Plus.
6-vägsventillösningen ger flera olika kontrollmöjligheter för uppvärmning och kyla i sekvens för en och samma apparat. Den har automatisk begränsning av maxflöde för uppvärmnings- och kylläge tillsammans med TA-Modulator och TA-Slider 160 Plus.
| RSK-nummer | 4883078 |
|---|---|
| Tillverkarens artikelnummer | 322031-30504 |
| GTIN | 8016603310219 |
| Produkt | Injusterings/styrventil |
| Produktnamn | TA-6-vägsventil |
| Dimension | DN20 |
| Storlek | - |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | Styrning |
| Utförande | Utvändig gänga enligt ISO 228 |
|---|---|
| Färg | Mässing |
| Ytbehandling | DZR-version: ventilhus gult |
| Material | AMETAL® |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | https://www.imi-hydronic.com/sites/EN/sv-se/products/injustering-styrning-och-st%c3%a4lldon/styrventiler/styrventiler/Pages/default.aspx |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 322031-30504 |
|---|
| GTIN | 8016603310219 |
|---|
| Tillverkarens produktsida | https://www.imi-hydronic.com/sites/EN/sv-se/products/injustering-styrning-och-st%c3%a4lldon/styrventiler/styrventiler/Pages/default.aspx |
|---|
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Ytskydd | Förkromad |
| Dimension (Nominell diameter) | 3/4" (20) |
| Anslutningar | Invändig gänga |
| Tryckklass | PN 16 |
| Max. tryckdifferens i öppet läge | 200 kPa |
| Medietemperatur (kontinuerlig) | -10 - 120 °C |
| Med inbyggd övertrycksventil | Nej |
| Med direktmontage toppfläns (ISO 5211) | Ja |
{{approval.ApprovalName}}
|
|---|
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_14_4883074.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_14_4883074.pdf |
