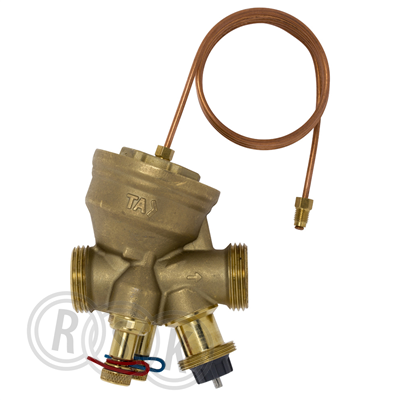

TA-COMPACT-DP är den idealiska lösningen för zon reglering av små kretsar, möjliggör inställning av maxflöde och förhindrar ventiler från alltför höga differenstryck. TA-COMPACT-DP kombinerar 5 funktioner: differenstrycksregulator, injustering, styr, diagnostik och avstängning.
TA-COMPACT-DP är den idealiska lösningen för zon reglering av små kretsar, möjliggör inställning av maxflöde och förhindrar ventiler från alltför höga differenstryck. TA-COMPACT-DP kombinerar 5 funktioner: differenstrycksregulator, injustering, styr, diagnostik och avstängning.
| RSK-nummer | 4883052 |
|---|---|
| Tillverkarens artikelnummer | 52164225 |
| GTIN | - |
| Produkt | Injusterings-/styrventil |
| Produktnamn | TA-COMPACT-DP |
| Dimension | DN25 |
| Storlek | - |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | för hydronisk reglering |
| Utförande | utvändig gänga |
|---|---|
| Färg | mässing |
| Ytbehandling | - |
| Material | mässing |
| Standard | utvändig gänga ISO228 |
| Övrig info | - |
| Tillverkarens produktsida | https://www.imi-hydronic.com/sites/EN/sv-se/products/injustering-styrning-och-ställdon/differenstrycksregulatorer/kombinerad-dp-regulator-styrventiler-med-injusteringsfunktion/Pages/default.aspx |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 52164225 |
|---|
| GTIN | - |
|---|
| Dimension (Nominell diameter) | 1" (25) |
|---|---|
| Anslutning 1 | Invändig gänga Rc, konisk (ISO 7-1 / EN 10226-1) |
| Anslutning 2 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Tryckklass | PN 16 |
| Ytskydd | Obehandlad |
| Membranstyrd | Ja |
| Max. differenstryck vid 20°C | 400 kPa |
| Inställbart differenstryck | Nej |
| Med mängdbegränsare | Nej |
| Manövrering | Handratt |
| Lägesindikator | Ja |
| Låsbar | Ja |
| Med avtappningsventil | Nej |
| Med impulsledning | Ja |
| Höjd | 125 mm |
