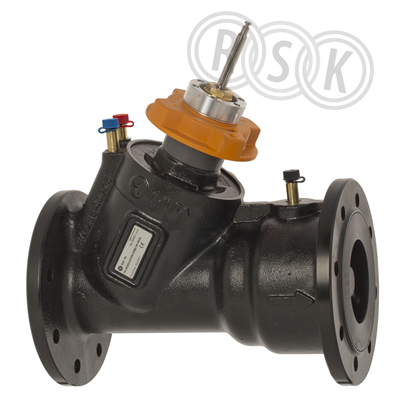

Tryckoberoende injustering- och styrventil för modulerande styrning Den nya unika EQM-karakteristiken ger mycket noggrann temperaturreglering. Ventilen är kompatibel med linjära och proportionella ställdon samt 3-punktsställdon. En inbyggd differenstryckregulator ger hög auktoritet, stabilitet och automatisk begränsning av det föreskrivna flödet. Mätning av flöde och tillgängligt tryck möjliggör optimering och diagnostik av systemet.
Tryckoberoende injustering- och styrventil för modulerande styrning Den nya unika EQM-karakteristiken ger mycket noggrann temperaturreglering. Ventilen är kompatibel med linjära och proportionella ställdon samt 3-punktsställdon. En inbyggd differenstryckregulator ger hög auktoritet, stabilitet och automatisk begränsning av det föreskrivna flödet. Mätning av flöde och tillgängligt tryck möjliggör optimering och diagnostik av systemet.
| RSK-nummer | 4883183 |
|---|---|
| Tillverkarens artikelnummer | 322021-11200 |
| GTIN | 3831112535527 |
| Produkt | Injusterings/styrventil |
| Produktnamn | TA-MODULATOR DN100 |
| Dimension | DN100 |
| Storlek | L=350mm |
| Tryck/Flöde/Temp | PN16 |
| Effekt/Eldata | - |
| Funktion | för modulerande styrning |
| Utförande | flänsad |
|---|---|
| Färg | svart |
| Ytbehandling | elektroforetisk färg |
| Material | Segjärn |
| Standard | flänsar EN 1092-2, typ 21 |
| Övrig info | - |
| Tillverkarens produktsida | https://climatecontrol.imiplc.com/sv-se/produkter/ta-modulator |
| RSK flik | 09 Reglerventiler/Övrig armatur |
| Tillverkarens artikelnummer | 322021-11200 |
|---|
| GTIN | 3831112535527 |
|---|
| Tillverkarens produktsida | https://climatecontrol.imiplc.com/sv-se/produkter/ta-modulator |
|---|
| Material hus/kapsling/stomme | Gjutjärn |
|---|---|
| Materialkvalitet | Segjärn EN-GJS-400-18 (GGG 40.3) |
| Dimension (Nominell diameter) | DN 100 |
| Anslutningar | Fläns |
| Tryckklass | PN 16 |
| Modell/Utförande | Membran |
| Volymflödeshastighet | 11,7 - 51,7 m³/h |
| Förinställt flödesvolym | Utan slagbegränsning |
| Min. differenstryck | 30 kPa |
| Max. tryckdifferens | 800 kPa |
| Anslutning reglerenhet | Med adapter |
| Ventilkarakteristik | Jämt fördelad procent |
| Typ av tryckkompensation | Mekanisk |
| Slaglängd | 20 mm |
| Med mätnippel | Ja |
| Med påfyllnings- och avtappningssventil | Nej |
| Lämplig för vätskor | Nej |
| Lämplig för glykol | Ja |
| Medietemperatur (kontinuerlig) | -10 - 120 °C |
| Längd | 350 mm |
| Höjd | 280 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | |||
| Bredd (mm) | 350 | ||
| Höjd (mm) | 280 | ||
| Vikt (kg) | 33 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_14_4883056.pdf |
|---|---|
| Drift & Skötsel | https://www.rskdatabasen.se/infoDocs/DOS/DOS_14_4882949.pdf |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_14_4882949.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_0000619.pdf |
