RSK-nr enhet: ST
Inlagd: 2021-11-01
RSK-nr enhet: ST

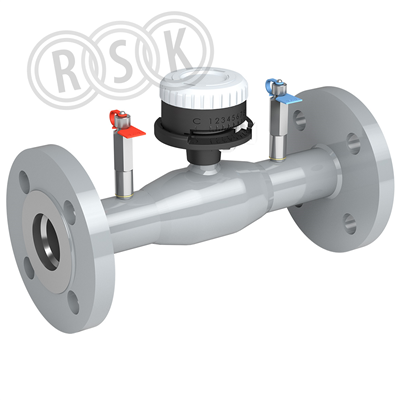

Vexve injusteringsventiler är konstruerade för optimal injustering av både fjärrvärmenät och fastighetssystem för värme och kyla
Vexve injusteringsventiler är konstruerade för optimal injustering av både fjärrvärmenät och fastighetssystem för värme och kyla
| RSK-nummer | 5495249 |
|---|---|
| Tillverkarens artikelnummer | 243015X |
| GTIN | 6415840426769 |
| Produkt | Injusteringsventil |
| Produktnamn | Vexve 243 serien |
| Dimension | DN15 |
| Storlek | - |
| Tryck/Flöde/Temp | PN25 |
| Effekt/Eldata | - |
| Funktion | Injusteringsventil |
| Utförande | med flänsar |
|---|---|
| Färg | grå |
| Ytbehandling | målad |
| Material | rostfritt |
| Standard | ISO3834-2 |
| Övrig info | - |
| Tillverkarens produktsida | https://www.vexve.com/sv/produkter/product/vexve/x-injusteringsventiler-rostfritt-stal/15-50/flans-flans/reducerat-genomlopp/injusteringsratt/x-serien |
| RSK flik | 08 VA-armatur/Stängventiler |
| Tillverkarens artikelnummer | 243015X |
|---|
| GTIN | 6415840426769 |
|---|
| Tillverkarens produktsida | https://www.vexve.com/sv/produkter/product/vexve/x-injusteringsventiler-rostfritt-stal/15-50/flans-flans/reducerat-genomlopp/injusteringsratt/x-serien |
|---|
| Material hus/kapsling/stomme | Rostfritt stål |
|---|---|
| Materialkvalitet | Syrafast stål 316L (1.4404) |
| Ytskydd | Grundfärg (Primer) |
| Dimension (Nominell diameter) | DN 15 |
| Utvändig rördiameter | 95 mm |
| Anslutning 1 | Fläns |
| Anslutning 2 | Fläns |
| Tryckklass | PN 25 |
| Tryckklass fläns (flänsborrning) | PN 40 |
| Lämplig för tappvatten | Ja |
| Lämplig för tappvarmvatten | Ja |
| Lämplig för värmevatten | Ja |
| Medietemperatur (kontinuerlig) | -20 - 120 °C |
| Förinställningar låsbara | Ja |
| Lämplig för manuell drift | Ja |
| Hydraulisk balansering | Statisk |
| Med avtappningsventil | Nej |
| Med termometer | Nej |
| Med lägesindikator | Ja |
| Med mätnippel | Ja |
| Med förlängda mätnipplar | Nej |
| Med mätaranslutning | Nej |
| Med impulsledningsanslutning | Nej |
| Manövreringshöjd | 84 mm |
| Diameter, handratt | 77 mm |
| Spindelvinkel | 90 ° |
| Med isolering | Nej |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Oförpackad | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 95 | ||
| Bredd (mm) | 250 | ||
| Höjd (mm) | 171 | ||
| Vikt (kg) | 1,9 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | |
| Ritning | |
| Reservdelslista | - |
| Roterande bild | - |
| Manual | https://www.rskdatabasen.se/infoDocs/MAN/MAN_484_5495148.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_484_5495249.pdf |
| EU-försäkran (DoC) | https://www.rskdatabasen.se/infoDocs/DOC/DOC_484_4512196.pdf |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | https://www.rskdatabasen.se/infoDocs/EPD/EPD_0001620.pdf |
| Ritning | https://www.rskdatabasen.se/infoDocs/RITN/RITN_484_5495249.pdf |
