Avaktiverad 2020-09-21
RSK-nr enhet: ST
Inlagd: 2017-10-23
RSK-nr enhet: ST

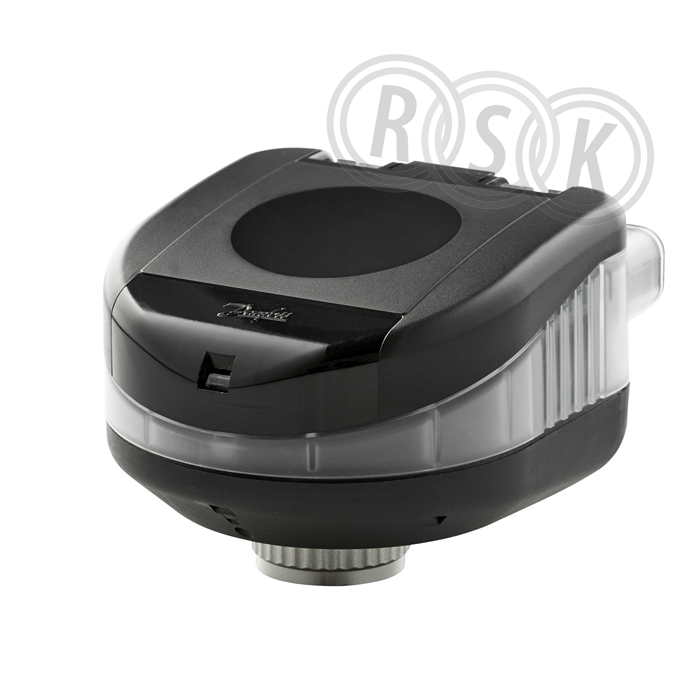

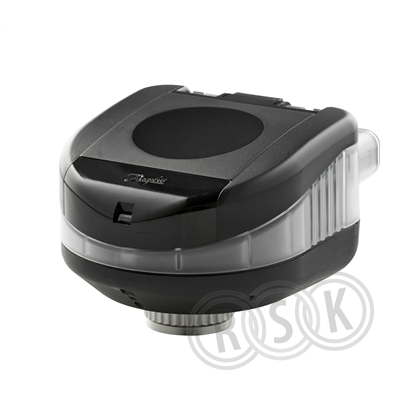

NovoCon® S är en högkvalitativ multifunktions fältbusställdon, speciellt konstruerad för användning i kombination med tryckoberoende balanseringsventil typ AB-QM i storlekar från DN 10-32. Ställdonets högpositionsnoggrannhet, tillsammans med tryckoberoende och linjär egenskap hos AB-QM-ventilen tillåter NovoCon® S Digital & Hybrid att används som flödeindikator.Inställningen av manöverdon och ventilparametrar är gjord via fältbuss. Kontroll sker via fältbuss eller via analoga ingångar för NovoCon® S. Kablar till ställdonet beställs separat
NovoCon® S är en högkvalitativ multifunktions fältbusställdon, speciellt konstruerad för användning i kombination med tryckoberoende balanseringsventil typ AB-QM i storlekar från DN 10-32. Ställdonets högpositionsnoggrannhet, tillsammans med tryckoberoende och linjär egenskap hos AB-QM-ventilen tillåter NovoCon® S Digital & Hybrid att används som flödeindikator.Inställningen av manöverdon och ventilparametrar är gjord via fältbuss. Kontroll sker via fältbuss eller via analoga ingångar för NovoCon® S. Kablar till ställdonet beställs separat
| RSK-nummer | 5375937 |
|---|---|
| Tillverkarens artikelnummer | 003Z8502 |
| GTIN | 5702425134319 |
| Produkt | Ställdon |
| Produktnamn | digitalt ställdon AB-QM |
| Dimension | för AB-QM DN10-32 |
| Storlek | - |
| Tryck/Flöde/Temp | 90 N |
| Effekt/Eldata | 24V AC |
| Funktion | 3-24 s/mm (ställbar) |
| Utförande | BACnet MS/Modbus RTU |
|---|---|
| Färg | svart/nickel |
| Ytbehandling | - |
| Material | plast/metall |
| Standard | - |
| Övrig info | - |
| Tillverkarens produktsida | - |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 003Z8502 |
|---|
| GTIN | 5702425134319 |
|---|
| Tillverkarens produktsida | - |
|---|
| Lämplig för ventil | Ja |
|---|---|
| Lämpling för ventilationsarmatur | Nej |
| Matningsspänning | 24 V AC/DC |
| Styrsignal | 0-10V |
| Kommunikationsprotokoll | BACnet MSTP/IP |
| Energiförbrukning vid drift | 3,9 W |
| Energiförbrukning vid vila | 0,9 W |
| Modell/Utförande | Linjär |
| Regleringstyp På/Av | Nej |
| Reglering modulerande | Ja |
| Reglering split-range | Nej |
| Transmission | Med kugghjul |
| Anslutning till avstängningsventil | Märkesbundet |
| Spänningslös stängd | Nej |
| Inställbar återkopplingssignal | Ja |
| Lägesrapportering | Bussanslutning |
| Slutkontakter | Övrigt |
| Inställbart arbetsområde | Ja |
| Med mekanisk inställningsindikator | Nej |
| Lämplig för manuell drift | Nej |
| Gångtid | 15 s |
| Ställkraft | 90 N |
| Slaglängd | 5 mm |
| Självjusterande slaglängd | Ja |
| Kapslingsklass (IP) | IP54 |
| Omgivningstemperatur | -10 - 50 °C |
| Höjd | 80 mm |
| Bredd | 94 mm |
| Djup | 112 mm |
| Material hus/kapsling/stomme | Plast |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | 5702425134319 | ||
| Förpackningstyp | kartong/ask | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 135 | ||
| Bredd (mm) | 98 | ||
| Höjd (mm) | 77 | ||
| Vikt (kg) | 0,375 | ||
| Monteringsanvisning | - |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | Ladda ner |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | - |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | Ladda ner |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | - |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_22_5375937.pdf |
|---|---|
| REACH-informationsblad | https://www.rskdatabasen.se/infoDocs/REACH/REACH_22_2988131.pdf |
