RSK-nr enhet: ST
Inlagd: 2017-06-13
RSK-nr enhet: ST

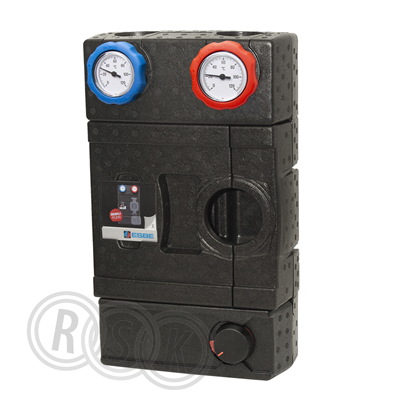

GRF111 levereras med 3-vägs vridande progressiv shuntventil som säkerställer låg risk för överdimensionering och bästa möjliga reglerprestanda oberoende av flödeshastigheten. ESBE shuntgrupp GRF100 är driftklar för 180 mm pumpar. Det smarta justerbara isolerskalet säkerställer att alla pumptyper isoleras på rätt sätt.
GRF111 levereras med 3-vägs vridande progressiv shuntventil som säkerställer låg risk för överdimensionering och bästa möjliga reglerprestanda oberoende av flödeshastigheten. ESBE shuntgrupp GRF100 är driftklar för 180 mm pumpar. Det smarta justerbara isolerskalet säkerställer att alla pumptyper isoleras på rätt sätt.
| RSK-nummer | 5492739 |
|---|---|
| Tillverkarens artikelnummer | 61240100 |
| GTIN | 7330193049450 |
| Produkt | Shuntgrupp |
| Produktnamn | GRF111 |
| Dimension | DN25 |
| Storlek | - |
| Tryck/Flöde/Temp | PN6, temp 0°C till +110°C |
| Effekt/Eldata | - |
| Funktion | blandningsfunktion |
| Utförande | invändig x utvändig gänga |
|---|---|
| Färg | svart |
| Ytbehandling | - |
| Material | mässing/stål/flermaterial |
| Standard | EnEV2014, ErP2015 |
| Övrig info | - |
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/shuntgrupper/grf100 |
| RSK flik | 12 Automatik/Styrventiler |
| Tillverkarens artikelnummer | 61240100 |
|---|
| GTIN | 7330193049450 |
|---|
| Tillverkarens produktsida | https://esbe.eu/sv/produkter/shuntgrupper/grf100 |
|---|
| Material ytterhölje | Plast |
|---|---|
| Material armatur | Mässing |
| Material rörsystem (i enheten) | Stål |
| Anslutning primär | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Dimension primär | 1 1/2" (40) |
| Anslutning sekundär | Invändig gänga G, cylindrisk (ISO 228-1) |
| Dimension sekundär | 1" (25) |
| Max. arbetstryck | 10 bar |
| Medietemperatur | 5 - 100 °C |
| Typ av temperaturkontroll | Manuell |
| Visningsområde termometer | 0 - 120 °C |
| Lämplig för kyla | Nej |
| Lämplig för värme | Ja |
| Lämplig för glykol | Ja |
| Lämplig för etanol | Ja |
| Modell/Utförande | Shuntad värmekrets |
| Med anslutning för värmemätare | Nej |
| Med värmemätare | Nej |
| Med inbyggd cirkulationspump | Ja |
| Högeffektiv pump (överensstämmande med EC 547/2012 och EC 641/2009) | Ja |
| Med manometer | Nej |
| Med reglerventil | Ja |
| Med avstängningsventil | Ja |
| Med backventil | Ja |
| Med säkerhetsventil | Nej |
| Med termometer | Ja |
| Med avtappningsventil/-kran | Nej |
| Med ventilmotor | Ja |
| Med 3-vägsventil | Ja |
| Med kulventiler för pump | Ja |
| Med anslutning för expansionskärl | Nej |
| Vägginstallation | Ja |
| Med väggfäste | Ja |
| Med ben/fötter | Nej |
| Bredd | 240 mm |
| Höjd | 400 mm |
| Djup | 132 mm |
{{approval.ApprovalName}}
|
|---|
Bas |
|||
|---|---|---|---|
| Antal i FP | 1 | ||
| GTIN FP | - | ||
| Förpackningstyp | Låda | ||
| Förpackningsfunktion | - | ||
| Palltyp | - | ||
| Djup (mm) | 419 | ||
| Bredd (mm) | 271 | ||
| Höjd (mm) | 165 | ||
| Vikt (kg) | 3,792 | ||
| Monteringsanvisning | |
|---|---|
| Snabbguide | - |
| Drift & Skötsel | - |
| Tillverkarens garantiåtagande | - |
| Manual | - |
| Konfigurationsanvisning | - |
| Produktblad | |
| Sortimentskatalog | - |
| Film | - |
| Byggvarudeklaration | |
| InstallationsBVD | - |
| Säkerhetsdatablad | - |
| Säkerhetsinstruktion | - |
| REACH-informationsblad | - |
| Certifikat | - |
| Prestandadeklaration (DOP) | - |
| EU-försäkran (DoC) | |
| Energimärkningsetikett | - |
| Energimärkningsetikett (PNG) | - |
| Nästlad energimärkningsetikett | - |
| Produktblad energimärkning | - |
| Miljövarudeklaration ISO14025/EN15804 (EPD) | - |
| Ritning | - |
| Reservdelslista | - |
| Roterande bild | - |
| Monteringsanvisning | https://www.rskdatabasen.se/infoDocs/MONT/MONT_218_5492739.pdf |
|---|---|
| Produktblad | https://www.rskdatabasen.se/infoDocs/PROD/PROD_218_5492739.pdf |
